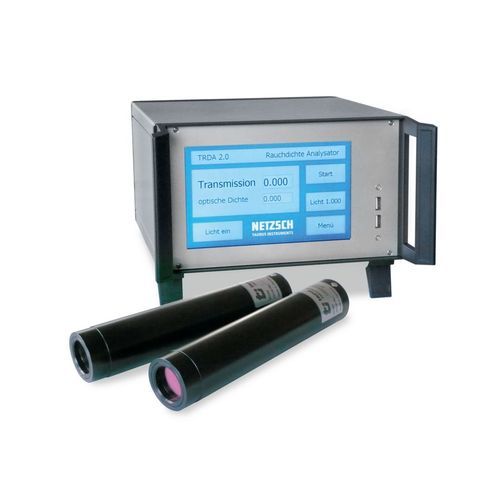

排放气体分析浊度仪 TRD 908

用于废气LED光源

概述
TRD 908 是用于确定材料热分解过程中烟雾产生量的烟密度测试装置（光学测量系统）。该装置支持 DIN 50055、ISO 3182 和 ISO/TS 19850 等测量规范，可单机运行，也可集成到防火试验台和排气管道系统中。

主要功能与用途

• 可选择显示模式：光透射率和/或光学烟密度
• 内置单板计算机（SBC），带嵌入式 Windows、专用 TRD 软件和 7" 高分辨率彩色触摸屏，可用于单机操作
• 提供接口与模拟输出，便于连接外设并快速导出测量数据
• 适用于防火试验装置和排气通道的光学测量

可用版本

• TRDA — 光源：10 W 卤素点光源（RDG）
• TRDL — 光源：氦氖激光器（HeNe）
• TRD_LED — LED 光源（用于符合 ISO/TS 19850 的光学测量）

主要部件与配件

• TRD 测量主机，含 SBC、32 GB SSD、嵌入式 Windows、7" 彩色触摸屏、测量与供电模块
• 接口：1x RS232、2x USB 2.0、1x RS485；模拟输出：0–1 V 和 0–10 V
• RDG 发光器（TRDA）配耐热强化光学件，或对应的其他版本发光器
• LRDE 受光器，配硅光接收器、光谱滤镜和集成放大器
• 发射器与接收器均为带集成电子的坚固结构，信号传输可达 10 m
• 可选安装法兰、管道安装测量支架以及校准滤镜套装（6 片光学滤镜）和便携箱
• TRD 软件单用户许可（机载和/或外部 PC 操作）

操作与数据处理

• 通过 7" 高分辨率彩色触摸屏提供操作引导与结果显示，图标易懂
• 机载大容量存储（32 GB SSD）及 USB/RS232 接口用于外部数据传输
• 模拟输出与数字接口便于与测试台和数据采集系统集成
• 控制器固件可升级以支持未来功能扩展

标准与应用

• 用于材料热分解过程中的光学密度与透射率测量
• 参考标准：DIN 50055、ISO 3182 和 ISO/TS 19850
• 可选配件支持多种排气管道系统的适配，并简化校准、操作与清洁工作

技术规格

• 型号：TRD 908
• 单板计算机（SBC），固件可升级，32 GB SSD
• 机载存储：32 GB SSD
• 用户界面：7" 高分辨率彩色触摸屏
• 接口：1x RS232、2x USB 2.0、1x RS485
• 模拟输出：0–1 V 和 0–10 V
• 光学测量：RDG 发光器（TRDA：10 W 卤素）与 LRDE 受光器（硅光接收器、光谱滤镜、集成放大器）
• 信号传输可达 10 m；光信号线性放大器；发光器/受光器 DIN 接口
• 工作模式：透射率和/或光学密度显示；数据导出通过 USB/RS232
