球形止回阀 CVDC10 series

工业用途PVC-U

简短说明

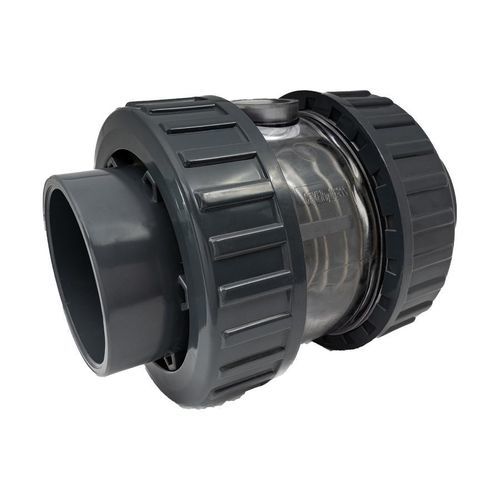

• 带透明壳体的球式止回阀

产品信息

• 类型：止回阀
• 品牌：U-PVC Check Valves
• SKU：
• 评价：32 条评价

摘要

• 带透明壳体的球式止回阀，商用型号 CVDC10。为工业流体系统提供多种公称直径。

数据表（表格）
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVDC10N020 | 20 | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVDC10N025 | 25 | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVDC10N032 | 32 | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVDC10N040 | 40 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVDC10N050 | 50 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVDC10N063 | 63 | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVDC10N075 | 75 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVDC10N090 | 90 | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVDC10N110 | 110 | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M

可用文档

• 数据表可用于以下变体：CVDC10N020、CVDC10N025、CVDC10N032、CVDC10N040、CVDC10N050、CVDC10N063、CVDC10N075、CVDC10N090、CVDC10N110

3D / 360

• 为 CVDC10 提供交互式 360 / 3D 浏览器

特性 / 技术规格

• 类型：止回阀（UPVC 阀门）
• 品牌：U-PVC Check Valves
• 商用型号：CVDC10
• 描述：带透明壳体的球式止回阀
• 状态：新品（徽章显示）、促销（徽章显示）
• 评价：显示 32 条评价
• 数据表表格：包含 CVDC10N020 至 CVDC10N110 的变体代码及尺寸与包装数据（见上表）
• 3D 浏览器 / 机构 / 拆解 / 截面图可用
