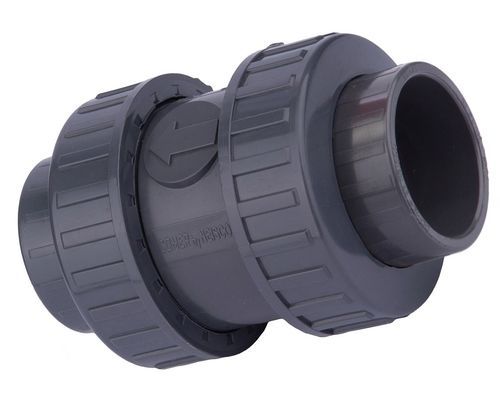

球形止回阀 CVD10 series焊接母对母PVC-U
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 球形
- 阀体
- 母对母, 焊接
- 材料
- PVC-U
- 通径
最少: 15 mm
(0.591 in)最多: 100 mm
(3.937 in)- 压力
最少: 10 bar
(145 psi)最多: 16 bar
(232.1 psi)
产品介绍
概述
该止回阀为承插式（女式接口），适用于溶剂粘接的塑料管道系统。阀体采用U-PVC材质，适配溶剂粘接接头并具备化学兼容性。
主要信息
摘要
单向流体控制的止回阀，配有适用于溶剂粘接安装的承插式连接。提供多种公称直径，详细尺寸见下方数据表以便选型。
产品资料（尺寸表）
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD10N0200 | 20 | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD10N0250 | 25 | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVD10N0320 | 32 | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVD10N0400 | 40 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVD10N0500 | 50 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVD10N0630 | 63 | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVD10N0750 | 75 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD10N0900 | 90 | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVD10N1100 | 110 | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M
附加信息
特性 / 技术规格
该止回阀为承插式（女式接口），适用于溶剂粘接的塑料管道系统。阀体采用U-PVC材质，适配溶剂粘接接头并具备化学兼容性。
主要信息
- Type: Check Valves
- Brand: U-PVC Check Valves
- Category: Check Valves
摘要
单向流体控制的止回阀，配有适用于溶剂粘接安装的承插式连接。提供多种公称直径，详细尺寸见下方数据表以便选型。
产品资料（尺寸表）
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD10N0200 | 20 | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD10N0250 | 25 | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVD10N0320 | 32 | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVD10N0400 | 40 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVD10N0500 | 50 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVD10N0630 | 63 | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVD10N0750 | 75 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD10N0900 | 90 | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVD10N1100 | 110 | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M
附加信息
- 连接方式: 溶剂粘接用承插式（女式）
- 材质: U-PVC (UPVC)
- 产品型号支持3D/360度可视化
- 按尺寸提供数据表PDF（详见每个代码的产品PDF）
特性 / 技术规格
- Type: Check valve
- Brand: U-PVC Check Valves
- 型号（商品名称）: CVD10
- 材质: UPVC
- 连接类型: 溶剂粘接用承插式
- 可用代码 / 公称直径: CVD10N0200 (d=20), CVD10N0250 (d=25), CVD10N0320 (d=32), CVD10N0400 (d=40), CVD10N0500 (d=50), CVD10N0630 (d=63), CVD10N0750 (d=75), CVD10N0900 (d=90), CVD10N1100 (d=110)
- 数据表中提供的关键尺寸: L, Z, H, A
- 压力等级按尺寸在数据表的PN栏中标注
