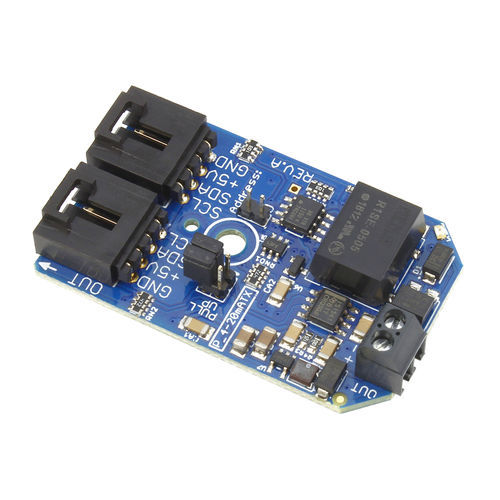

电流回路模拟信号发送器 PR33-49

4-20 mA

亮点 - 12位数模转换器MCP4725 - 四通道数字隔离器 - XTR115 4-20mA电流环形发射器 - 单通道2线4-20mA发射器 - 板载12V隔离电源，为两线制传感器供电 - 一个I2C总线上的2个设备 - 工业控制的理想选择 - 宽环路电源范围7.5V至36V - 2线，4-20mA电流环形发射器 - 低跨度误差 - 低非线性误差 该隔离式4-20mA电流环路发射器板使用一个12位数模转换器（DAC）将I2C数据转换为4-20mA输出。 这个1通道隔离式4-20mA发射器也有板上隔离电源，不需要外部电源。这块单通道隔离式4-20mA电流环路发射器板使用一个连接到MCP4725数模转换器的XTR115 4-20mA电流环路发射器。这也有一个板上降压电源，为4-20mA回路供电。MCP4725有一个地址跳线，允许在一个I2C总线上同时连接两个设备。使用I2C多路复用器也可以在一条总线上连接2个以上的设备。 板载的XTR1115 4-20mA电流环形发射器具有7.5V至36V的宽环形电源范围。 这个4-20mA电流环路发射器有板载螺丝端子，使其易于连接。它还有一个用于外部电压参考的Vref暴露焊盘，预设Vref为2.5V。
