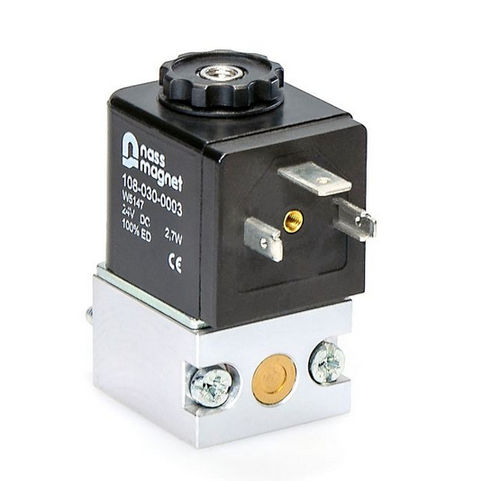

直动电磁阀 System 8

2位3通型常开常闭

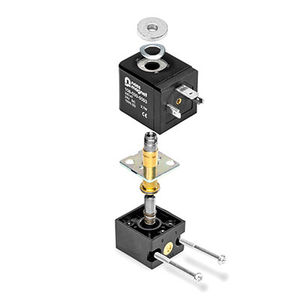

System 8 "是由电磁线圈、电枢系统、电磁操作器和电磁阀组成的模块化系统。所有阀门组件的电枢直径约为 8 毫米。这一数值是该类型的主要特征。经过多年的模拟、制造和实际测试，组件的效率已达到最佳。 系统 8 的应用 系统 8 的电磁操作器和电磁阀可用于操作 2/2 通或 3/2 通阀门，尤其是气动阀门。 可用的开关功能有常闭和常开两种。 对于该系列的 3/2 通阀，工作压力和公称通孔的典型最大值为 16 bar/2.5 mm。2/2 通电磁操作器和电磁阀还可用于控制液体。 功能 当电磁操作器/电磁阀断电时，衔铁（1）被复位弹簧（2）压在下阀座（3）上。下阀座通过密封元件 (4) 关闭。在此开关位置，磁芯中的上阀座 (5) 处于打开状态。当阀门通电时，磁力超过复位弹簧的力，将衔铁移动到相反的极限位置。在这种情况下 在这种情况下，上阀座 (5) 通过密封元件 (6) 关闭，而下阀座 (3) 打开。 电磁操作器和电磁阀具有相同的功能。不过，如果订购电磁操作器，下阀座和阀体都不发货。 这些组件必须由客户提供。
