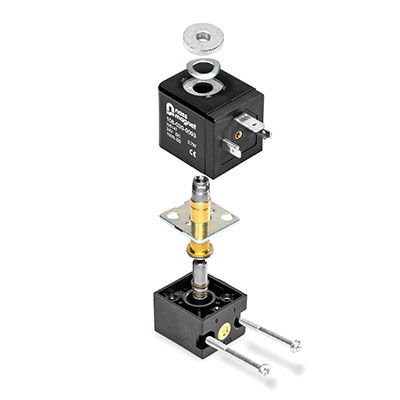

直动式电磁阀 System 6

2位2通常开常闭

系统 6 "这一名称代表了由电磁线圈、电枢系统、电磁操作器和电磁阀组成的模块化系统。所有阀门组件的电枢直径约为 6 毫米。这一数值是该类型的主要特征。经过多年的模拟、制造和实际测试，组件的效率已达到最佳。 系统 6 的应用 系统 6 的电磁操作器和电磁阀可用于操作 2/2 通或 3/2 通阀门。可用的开关功能有常闭和常开两种。对于该系列的 3/2 通阀座阀，典型的最大工作压力和公称宽度值为 10 bar/1 mm。对于 2/2 通装置，最大工作压力为 16 巴，最大公称宽度为 1.8 毫米。 系统 6 的组件主要用作气动先导阀。电磁操作器和电磁阀设计用于压缩空气或其他中性气体。 根据与 nass magnet 事先达成的协议，可以使用其他物质。 功能 当电磁操作器/电磁阀（标准型，3/2 通，常闭）断电时，衔铁 (1) 被复位弹簧 (2) 推到下阀座 (3) 上。下阀座通过密封元件 (4) 关闭。在此开关位置，磁芯中的上阀座 (5) 处于打开状态。当阀门通电时，磁力超过复位弹簧的力，将衔铁移动到相反的极限位置。在这种情况下，上阀座 (5) 通过密封元件 (6) 关闭，而下阀座 (3) 打开。
