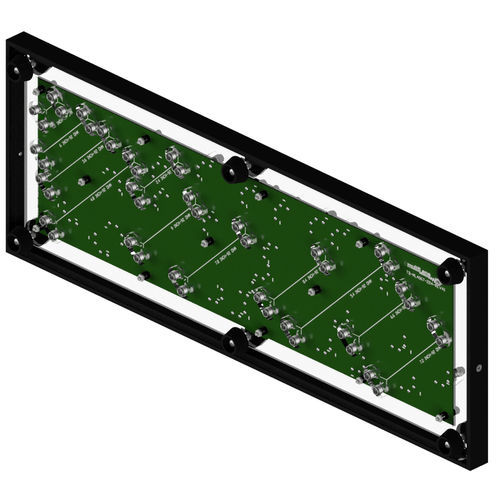

电测试模块 ML4067-224

测试完整性阻抗电流脉冲

112G/224G HSIO 生态系统迫使半导体和系统供应商依靠新技术和新工艺来验证其设计。新的均衡方法肩负着恢复有损信号的重任，必须在现实环境中进行鉴定。 MultiLane 信道仿真板/ISI 板是实现这一目的的理想工具。这种无源测试附件具有各种精心设计的差分测试迹线，可增加精确的 ISI（符号间干扰），以便在真实环境中对 DSP、模块、齿轮箱或其他相关系统进行校准或压力测试。 ML4067-224 通道仿真板包含 11 条跟踪路径，长度从 1.2 英寸到 9 英寸不等，目标损耗在 4 到 30 dB 之间，目标奈奎斯特频率为 53.125 GHz。ML4067-224 易于使用，结构紧凑，便于携带。所有迹线均由 1 毫米或 1.85 毫米连接器端接。 典型应用 - 集成电路验证 - 接收器压力测试 - 接收均衡验证 - OIF-CEI-112/224G 和相关 IEEE 802.3 标准（如 dj、bs、ck 等）的信道仿真 主要功能 - ML4067-224 顶部有 11 条跟踪路径，跟踪阻抗为 92 欧姆 - 底部另有 11 条跟踪路径，跟踪阻抗为 100 欧姆 - 适用于所有跟踪路径的损耗为 4 dB 至 30 dB - 目标奈奎斯特频率为 53.125 千兆赫 - 整个电路板采用 1 毫米或 1.85 毫米连接器
