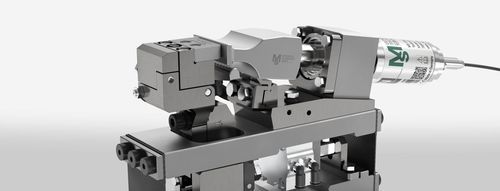

密封组件 MS sonxSYS SEAL straight

概述
MS sonxSYS SEAL straight 是一款紧凑型超声波封口模块，设计用于袋装产品的纵向（鳍边）封口和顶封，能实现牢固或可剥离的封口，适用于薄膜、纸-薄膜复合材料和无纺布，适配 VFFS 与 HFFS 生产线。

模块结构与驱动
该一体化模块采用 MS "Carbon Hinge" 技术，实现近乎无磨损的导向。模块由共振单元和完整的砧座力控制结构组成，声轭（sonotrode）由 MS sonxGEN 连续声波发生器驱动。

优势

• 结构紧凑、易于集成，具有多种调节与对准选项；可洗消（wash-down）
• 可按模块化交付，从单个组件到完整系统
• 采用低磨损碳纤维挠曲支承（CFRP），无摩擦导向，延长模块使用寿命
• 比热工艺更节能、更快捷；支持工业4.0通信标准
• 生产中启停可靠
• 开机即用；冷焊工具无热传导至产品，显著降低薄膜收缩
• 适用于新型多层单体膜
• 即使封口区域受污染亦能实现可靠密封
• 缝线设计灵活，突起最小
• 适用于多种包装线（VFFS、HFFS）
• 带气缸的自动维护行程

应用示例

• 散装件类:
  • 湿巾
  • 伤口敷料
  • 巧克力棒
  • 冰棒
  • 巧克力
  • 烘焙食品
  • 薯片
  • 肉类及香肠制品
• 粉状填充物:
  • 泡打粉
  • 小苏打
  • 香草糖
  • 盐类
  • 洗衣粉
  • 医用产品

缝线设计
可精确实现鳍边封与顶封；缝线可配置为牢固或可剥离，并支持灵活的几何形状和最小的突起。

选项

• MS sonxANA 软件：在 Windows 平台的平板或笔记本上快速现场分析与参数设定
• 接口：ProfiNet I/O、EtherNet/IP、EtherCAT

技术规格

• 工作频率：35 kHz
• 功率：700 W（连续），1,000 W 峰值
• 焊接力：10–250 N
• 参数设定：振幅、力
• 过程控制：功率
• 模块重量：约 5 kg
• 尺寸（W×H×L）：84 x 150 x 348 mm
• 安装方向：水平、垂直
• 声轭材料：钛（涂层）
• 砧刀：可更换；钢（淬火并涂层）
