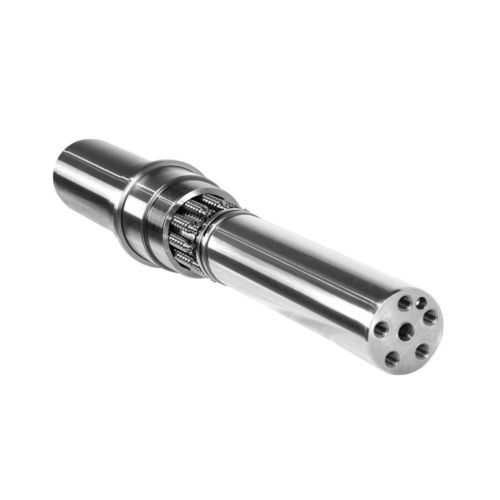

中心轮滚柱丝杠

高速旋转倒置

概述
适用于多种市场的高转速能力。倒置滚柱丝杠的工作原理与行星滚柱丝杠相同。为减小执行器的整体尺寸，可将螺母或丝杆直接用作推力筒。倒置结构在提供与行星滚柱丝杠相当的高速性能的同时，载荷直接作用于推力筒。

优点与特性

• ISO3408 3–5 级
• 螺杆直径最大 48 mm (1.89 in)
• 紧凑设计与简化的转子集成可减少系统中的零件数量

给机械设计工程师的注意事项

• 倒置滚柱丝杠仅提供至螺杆直径 48 mm (1.89 in)
• 对于这些尺寸，设计师可参考目录中给出的相同承载能力和螺母尺寸
• 螺母尺寸可按要求定制

表面处理与精饰

• 防腐处理
• 用于航空航天和赛车等应用的增强耐久性
• 降低摩擦以减少磨损并延长寿命

特性 / 技术规格（摘要）

• 工作原理：基于行星滚柱丝杠原理，可适配为倒置结构
• 载荷传递：载荷直接作用于推力筒
• 高转速能力：与行星滚柱丝杠相当
• ISO 等级：ISO3408 3–5 级
• 最大螺杆直径：至 48 mm (1.89 in)
• 可用性：倒置结构仅适用于螺杆 ≤ 48 mm
• 承载能力 / 螺母尺寸：按目录；螺母尺寸可按需定制
• 选项：用于防腐、增强耐久性和降低摩擦的特殊表面处理
