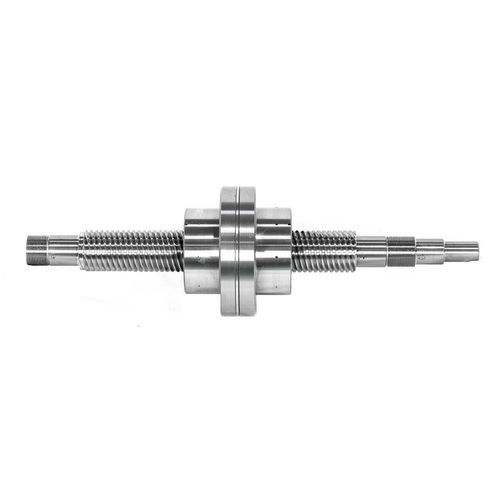

中心轮滚柱丝杠

重型装载

概述
面向多种应用的高精度
Moog在设计和制造定制高精度行星滚子丝杠方面拥有30多年的经验，适用于广泛的市场和要求苛刻的运动控制应用。

优点与特性

• ISO3408 1-3 级
• 直径 15 mm [0.6 in] 至 100 mm [3.93 in]
• 螺距 2 mm [0.08 in] 至 42 mm [1.65 in]
• 长度可达 4000 mm [157.5 in]
• 承载能力：
  • 动载可达 1250 kN
  • 静载可达 3500 kN
• 加速度可达 40 m/s²
• 啮合承载螺纹数：5–6

什么是行星滚子丝杠传动？
行星滚子丝杠传动是一种滚动元件系统，由带螺纹的轴（丝杠）和具有内螺纹的螺母组成，螺母内包含若干带端部齿轮的滚子。滚子与丝杠和螺母啮合，其公转运动由固定在螺母两端的两个控制齿环导向。行星滚子丝杠传动与滚珠丝杠一样属于滚动元件装置，但不受滚珠丝杠典型的滚珠存在所限制。

表面处理与涂饰
所有产品可提供特殊表面处理与涂饰以实现：

• 防腐保护
• 增强的耐用性（适用于航空航天和赛车应用）
• 降低摩擦以减少磨损并延长寿命

快速交付计划
Moog提供定制行星滚子丝杠的快速交付计划，并备有工业中最常用的规格（直径15 mm至39 mm）。出厂仅需6周即可发货。

其他优势

• 可定制（包括小批量），以满足具体性能要求
• 在设计和性能方面具有最大灵活性
• 由于优异的运转特性，运行极其安静且振动小
• 适用于高速高产能机器的高加速能力
• 可与Moog的补充电机机械产品与系统结合使用，包括伺服驱动、伺服电机和伺服控制器
• 凭借专业知识并与客户紧密合作，实现高要求的解决方案

特性 / 技术规格

• 标准：ISO3408 1-3 级
• 直径范围：15 mm 至 100 mm（快速交付常备规格：15 mm 至 39 mm）
• 螺距：2 mm 至 42 mm
• 最大长度：可达 4000 mm
• 动载能力：可达 1250 kN
• 静载能力：可达 3500 kN
• 最大加速度：40 m/s²
• 承载螺纹数量：5–6
• 可选表面处理：防腐、增强耐性、降低摩擦
• 可定制的设计与性能选项
