电动倾斜系统

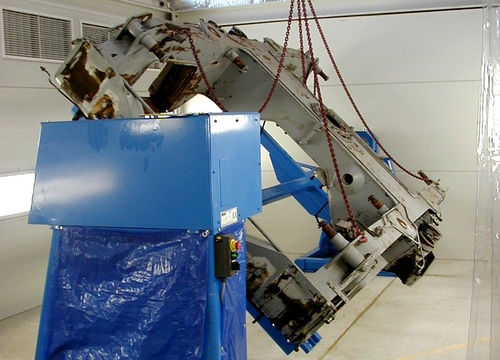

不同类型的转向架被夹在这些定制的倾斜装置上，在喷漆过程中，它们会倾斜 ± 45°。该装置由液压驱动。即使在管道损坏的情况下，停止位置也会受到机械联锁的保护。 这种特定用途的翻转装置还可用于维护、清洁、修理和保养任务。 倾斜装置（或翻转装置）的结构 侧倾装置由两个轴承座组成，轴承座之间有一个安装框架。安装架上有 4 个夹紧装置，转向架就安装在这些装置上。该装置固定在地面上。 轴承座包含一个尺寸较大的驱动装置，以应对转向架重心可能不在旋转轴上的情况。驱动侧由一个安装好的保护罩保护。 对面的轴承座可以移动并锁定在轨道上，以补偿不同长度的转向架。 电气控制柜和带有附属阀门技术的液压装置位于喷漆室外的机架上。 程序/功能 将转向架插入翻转装置需要一台合适的升降机和 4 根悬挂绳。将转向架框架准确定位在 4 个夹紧装置上后，通过夹紧爪将框架固定。 倾斜过程通过液压缸的伸缩来启动。当倾斜位置变为所需的方向时，锁被释放，倾斜过程开始。当转向架处于所需的位置时，锁定装置开始工作。
