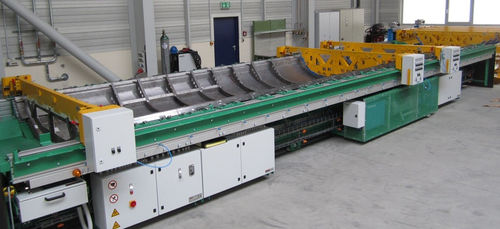

这种客户定制的夹紧装置用于激光焊接轨道车辆的整个车身部件,它代表了车辆外部轮廓的底片。设备安装完毕后,该轨道式设备将驶入轨道上的激光焊接舱。
设备结构
该装置由一个带独立驱动装置的可移动底架组成。组件支架上装有磁铁,可按不同组别打开。
在夹紧装置的延伸部分有一个所谓的夹紧桥站。其中包含各种夹紧桥,用于定位、夹紧和固定粘接和焊接。可固定在组件支架上的其他装配部件使设备更加完善。
焊接设备的功能
所有等高轧制板材、加固件和框架结构都由电磁夹具夹紧,并由程序控制。安装部件通过夹紧桥定位。
首先,将屋顶覆层板焊接在一起。指示灯向操作员显示固定横梁所需的夹紧桥的位置和数量。然后通过夹紧桥和其他装置元件对其他部件进行定位、夹紧、粘接和焊接。
通过电永磁提高效率
电永磁夹紧板的夹紧和松开是通过电流浪涌进行磁化或消磁完成的。
通过将整个夹持表面细分为单个磁性组,可在同一设备上焊接不同的装配组。根据工件轮廓进行调整,可产生稳定分布的高夹紧力和夹持力。
---
