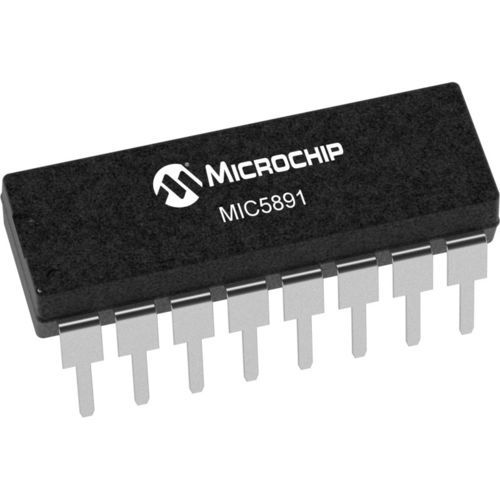

驱动器集成电路片 MIC5891

功率CMOS电压探测器

MIC5891 锁存器驱动器是一种高电压、大电流集成电路，由八个 CMOS 数据锁存器、用于公共 STROBE 和输出 ENABLE 的 CMOS 控制电路以及用于每个锁存器的双极达林顿晶体管驱动器组成。双极/MOS 结构提供了具有最大接口灵活性的超低功耗锁存器。MIC5891 的工作频率通常为 5MHz，逻辑电源电压为 5V。CMOS 输入兼容标准 CMOS、PMOS 和 NMOS 逻辑电平。TTL 电路可使用适当的上拉电阻，以确保适当的逻辑高输入。CMOS 串行数据输出允许在需要超过 8 位时级联额外的驱动器。MIC5891 的开路发射极输出带有抑制二极管，可防止电感负载瞬变。输出晶体管可提供 500mA 电流，在导通状态下至少可承受 35V 电压。由于封装功率的限制，所有驱动器在最大额定电流下同时工作时需要降低占空比。输出可以并联，以获得更高的负载电流能力。MIC5891 采用 16 引脚塑料 DIP 封装 (N) 和 16 引脚宽 SOIC 封装 (WM)。 产品特性 高电压、大电流输出 输出瞬态保护二极管 5MHz 典型数据输入速率 低功耗 CMOS 锁存器 参数 类型 - 源 输出通道 - 8 工作输出电压（V）- 瞬态 - 50 工作输出电压（V）- 持续 - 35 每通道输出电流（毫安） -500 输出结构 - 达林顿开路发射器 输入结构 - 串行
