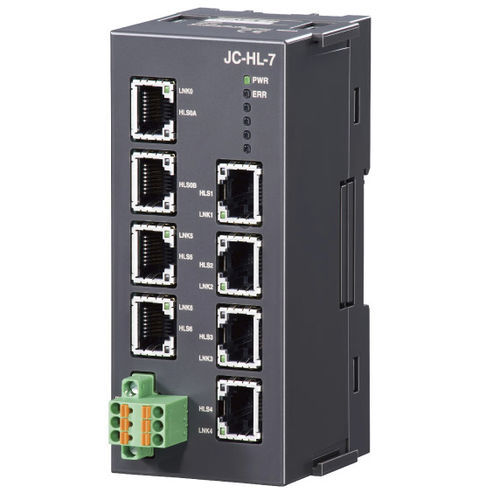

集线器系统模块 JC series

HUB 模块可延长网络电缆和分支电缆的总长度 HLS 是 Step Technica Co., Ltd. 的 "Hi-speed Link System（高速链接系统）"的缩写。 *1.主模块与 HUB 模块、HUB 模块与 HUB 模块、HUB 模块与从模块之间的最大传输距离如下。12 Mbps 时为 100 米，6 Mbps 时为 200 米，3 Mbps 时为 300 米。 *2 请务必将 HLS0A/HLS0B 连接到主机端。 *3 必须为通信线路两端的模块启用终端电阻。终端电阻器安装在 HUB 模块的馈电侧端口中。 系统配置示例（使用 CUnet） *1.CUnet I/O 模块与 HUB 模块、HUB 模块与 HUB 模块之间的最大传输距离如下。12 Mbps 时为 100 米，6 Mbps 时为 200 米，3 Mbps 时为 300 米。 *2.请务必将 CU0A/CU0B 连接到主机端。 *3.通信线路两端的模块必须启用终端电阻。终端电阻器位于 HUB 模块的馈电侧端口。
