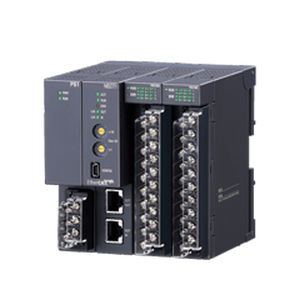

Modbus TCP网络模块 R30 series

以太网Modbus TCPCC-Link

结构紧凑 高速总线 多种 I/O 模块和网络模块可供选择 基本配置 模块插槽 将电源模块和网络模块安装在专用插槽（PWR 和 COM）上，不要安装在 I/O 插槽上。PWR 插槽位于左端，COM 插槽位于 PWR 插槽的右端。 I/O 插槽从网络模块右侧的插槽开始按升序编号（插槽 1、插槽 2......）。每个 I/O 插槽都有一个表示 I/O 插槽编号的代码，I/O 数据按代码顺序分配。当 I/O 插槽空闲时，将向 PLC 等发送或接收空白数据。 电流消耗 网络模块和 I/O 模块通过电源模块以约 21 V 直流电源供电。网络模块和 I/O 模块的总电流消耗不得超过电源模块的最大额定输出电流。如果总电流消耗超过电源模块的容量，则应更换 I/O 模块的组合或减少 I/O 模块的数量。
