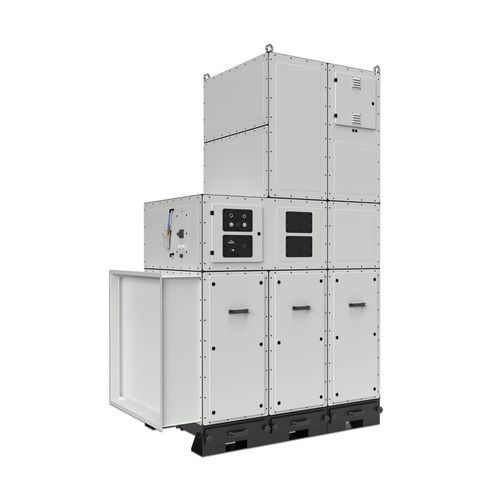

芯式过滤系统 FPMXL-06 series

抽吸带过滤芯烟雾

产品概述
FPMXL-06 是为扩展生产线设计的工业多点集尘与过滤系统。该机型提供大面积过滤表面，并可选配 PTFE/eXtreme 过滤介质以提高颗粒捕集与气流效率。提供 CORE 与 PRO 两种配置，支持与自动化及监控系统集成以实现连续运行。

特点

• 针对金属加工产生的烟雾与粉尘进行专用设计
• 适用于多点安装的源头高效抽吸
• 操作安全，维护通道具有人体工程学设计
• 模块化设计，便于扩展安装
• 滤芯更换操作安全简便

应用

• 焊接烟雾抽吸
• 焊锡/焊接烟雾处理
• 钢件与不锈钢零件的打磨
• 切割产生的粉尘抽吸
• 抛光与精加工工序

结构

• 优质板金覆盖的坚固钢制框架
• 垂直安装的滤筒滤芯（6 个）
• 滤芯自动清洁系统（脉冲清灰）
• 3 个集尘抽屉；容量：3 x 20 dm³（每个 20 L）
• 可选 PTFE / eXtreme 过滤介质，将过滤面积扩展至 180 m²

FPMXL-06 参数
CORE
Model | 最大风量 | 电源 | 电机功率 | 过滤面积（标准 / eXtreme） | 集尘抽屉 | 图纸编号
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075C
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110C
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150C
PRO
Model | 最大风量 | 电源 | 电机功率 | 过滤面积（标准 / eXtreme） | 集尘抽屉 | 图纸编号
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075P
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110P
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150P

技术规格

• 型号：FPMXL-06（可选 -075、-110、-150；CORE 与 PRO 版本）
• 风量选项：6000 m³/h、8000 m³/h、12000 m³/h
• 电源：3~400V，50Hz
• 电机功率：7.5 kW、11 kW、15 kW
• 滤器配置：6 个垂直安装的滤筒滤芯
• 过滤面积：144 m²（标准） / 180 m²（eXtreme/PTFE 可选）
• 包含自动脉冲清灰系统
• 集尘抽屉：3 x 20 dm³（每个 20 L）
• 结构：板金覆盖的钢制机架
• 可与自动化和监控系统集成
• 典型应用：焊接、焊锡/焊接、打磨、切割、抛光
