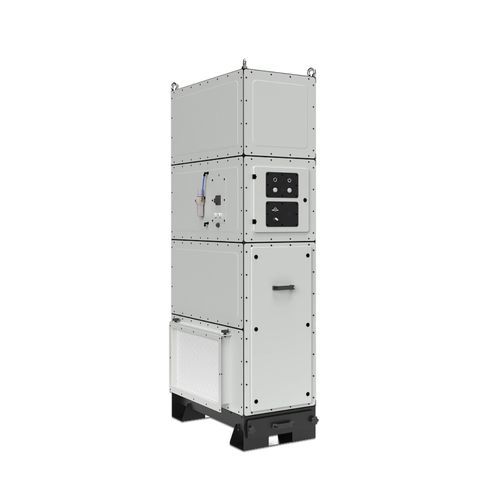

芯式过滤系统 FPMXL-02 series

带过滤芯用于焊接烟雾粉尘

产品概述
用于吸除和过滤焊接、切割和研磨产生的干性空气污染物。FPMXL-02 是该系列中最小的型号；适用于小型工位、实验室和局部抽吸系统的紧凑型解决方案。尽管体积小，但通过具有自动清洁功能的滤筒实现有效过滤。适用于安装空间受限的场合。

特点

• 紧凑占地
• 为源头抽取设计
• 在污染发生点进行有效抽吸
• 安全且符合人体工程学的操作
• 模块化设计
• 滤筒更换与搬运简单且安全

适用范围

• 焊接
• 钎焊/焊接
• 钢材和不锈钢零件的研磨
• 切割
• 抛光

结构

• 钢制框架，板金覆盖
• 滤筒式滤芯垂直安装
• 滤芯自动清洁系统
• 1 个容量为 20 dm³ 的集尘抽屉
• 2 个滤筒滤芯，总过滤面积可达 60 m²

FPMXL-02 参数（表）
Category | Parameter | Air flow max | Power supply | Power | PTFE / eXtreme surface | Dust drawer | Drawing No
CORE - FPMXL-02-022 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 2.2 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105758-022C
CORE - FPMXL-02-040 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 4.0 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105723-040C
PRO - FPMXL-02-022 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 2.2 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105758-022P
PRO - FPMXL-02-040 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 4.0 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105723-040P

产品型号 / 变体

• CORE | PRO
• FPMXL-02-022 (CORE / PRO) — 图纸编号: 105758-022C (CORE), 105758-022P (PRO)
• FPMXL-02-040 (CORE / PRO) — 图纸编号: 105723-040C (CORE), 105723-040P (PRO)

技术参数

• 型号: FPMXL-02 (变体: FPMXL-02-022, FPMXL-02-040)
• 最大风量: 2000 m³/h
• 电源: 3~400V | 50Hz
• 电机装机功率: 2.2 kW (022) 或 4.0 kW (040)
• 滤筒面积 (PTFE / eXtreme): 48 m² / 60 m²
• 集尘抽屉容量: 1 x 20 dm³
• 结构: 钢制框架与板金罩；滤筒垂直安装；自动清洁系统
• 设计: 紧凑、模块化，适用于小型工位和实验室的源头抽取
