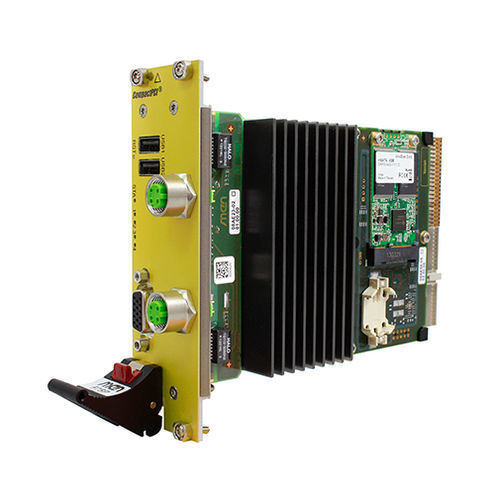

PICMG单板机 F75P

Intel Atom E6x0T 系列x86SATA

F75P 是一款具有板载功能安全的 COTS 安全计算机，在一个 3U CompactPCI PlusIO 卡上集成了三个 CPU。它将英特尔 Atom E6xx（"E600"）性能与双冗余技术完美结合，主要针对铁路应用。两个独立的控制处理器（CP）配有独立的 DDR2 RAM 和闪存，并采用监控结构，确保安全：针对 SIL 3 / SIL 4：在 F75P 上运行冗余软件，例如，两个 CP 上的软件实例比较各自的输出。这样，电路板就成为一个故障静默子系统，即在发生致命故障时可以关闭。 对于 SIL 2 以下：只使用两个中央处理器中的一个，或将两个中央处理器独立用于不同的应用。这样，每个 CP 都可以实现高达 SIL 2 的 1oo1D 安全应用。 其 I/O 处理器 (IOP) 的结构类似于传统的 CompactPCI CPU 板，包括 DDR2 RAM、前后 I/O。前端连接器包括 VGA、两个 USB 2.0 和两个 100-Mbit 以太网通道。在后部，电路板提供另外 4 个 USB 2.0、2 个快速以太网端口、1 个 3-Gbit SATA 和 1 个 PCI Express x1 链接。这些接口符合 CompactPCI PlusIO（PICMG 2.30）的标准引脚布局。板载 mSATA 插槽可实现可扩展的、强大的大容量存储。IOP 的智能电路板管理控制器将复位、过压或欠压等事件记录在非易失性 FRAM 中。 控制处理器（CP）和 I/O 处理器（IOP）通过 FPGA 提供的内部链接进行通信。CP 设计用于运行确定性实时操作系统，如 QNX Neutrino 实时操作系统安全内核。还可以在这两个内核上实施分流软件。
