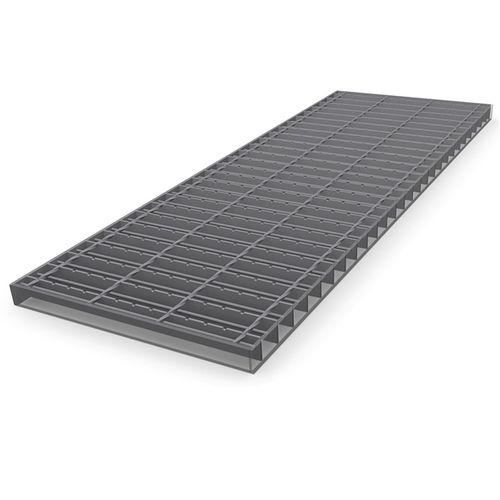

金属格栅板

压焊焊接式坚固

产品信息
本型压焊格栅专为海上油气平台（Offshore）设计，满足直径15 mm的试验球不得通过格栅网孔的要求。为此，在承载条方向上于承载条之间平行且居中插入中间圆棒，并通过自动阻抗焊将其与扭绞的横杆底侧完全焊接，从而在恶劣的海上条件下提供额外的稳定性。

技术参数
常见网格配列
承载条 — 横向条
34,30 — 101,6
38,28 — 101,6

标准承载条型材
承载条 3 mm — 承载条 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

配件 / 固定夹具

• 焊接式穿孔固定板：根据客户要求焊接的穿孔板；紧固件由客户提供。
• 双夹 B：由2个鞍形上夹、夹具下部、2个六角螺栓和2个方螺母组成。
• 格栅螺栓固定件：由头螺栓和保持法兰组成；在高腐蚀环境（如海上）可提供X-BT；预装版本为 X-GR RU。
• 格栅对接接头：由带螺纹的上部和下部以及内六角螺钉组成。
• Hilti夹具：鞍形上夹和下部连接；抗振性能高，单人可搬运，显著缩短安装时间。
• 夹具 B：鞍形上夹、夹具下部、M8x60 六角螺栓和 M8 方螺母。
• 夹具 B 10：由马蹄形上夹、内六角螺钉、夹具下部和螺母组成。
• 夹具 S：平头螺钉、夹具下部和方螺母。
• 安全夹 A：安全上部、夹具下部、六角螺钉和方螺母。
• 安全夹 D：安全上部、夹具下部、六角螺钉和方螺母。

特性 / 技术规格

• 适用范围：海上油气平台（Offshore）。
• 保持要求：直径15 mm的试验球不得通过网孔。
• 结构：中间圆棒居中插入承载条之间，并通过阻抗焊牢固焊接于扭绞横杆底侧。
• 效果：在高负荷和恶劣海上环境中提供额外稳定性。
• 常见网格配列：承载条 34,30 — 横向条 101,6 及 承载条 38,28 — 横向条 101,6。
• 标准承载条型材（3 mm / 5 mm）：25/3 — 25/5；30/3 — 30/5；35/3 — 35/5；40/3 — 40/5；45/3 — 45/5；50/3 — 50/5；60/3 — 60/5。
