金属格栅板

压焊

产品说明

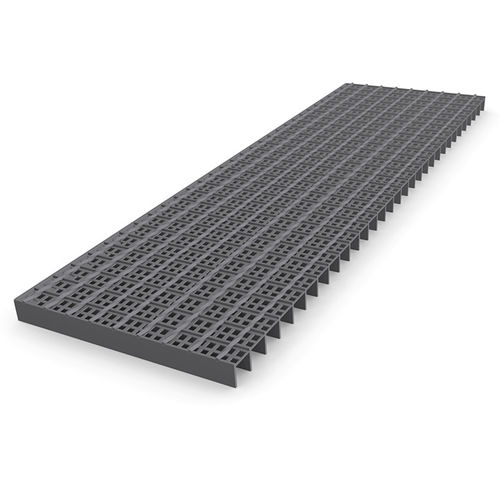

压制焊接格栅 MEISER，配穿孔板以实现细目安全。当常规压制焊接格栅因技术限制无法达到很小的网孔时，可在承载条之间焊接最大开孔8mm的穿孔板条，以较低成本获得细目格栅。本产品符合西班牙标准编号486/1997（BO 1997年4月23日，第97/1997号）。

技术参数
常见网格间距
承载条 — 横条
34,30 — 38,1 — 50,8

标准承载条型材
承载条 2 MM — 承载条 3 MM
25/2 — 25/3
30/2 — 30/3
40/2 — 40/3

附件 / 固定件

• 焊接穿孔板：按客户规格焊接到格栅上；紧固件由施工方提供。
• 双夹 B：由2个鞍形上夹、夹具下部、2个六角螺栓和2个方螺母组成。
• 安装螺栓固定：安装螺栓与固定法兰；对于高腐蚀环境（如海上）有特殊版本（如 X-BT）；可提供预装版本 X-GR RU。
• 格栅对接件：带螺纹的上下件及内六角螺丝，用于面板连接。
• Hilti夹：上下件一体连接，具有高抗振性，单人安装更快捷。
• 夹具 B：鞍形上夹、夹具下部、M8x60 六角螺栓及 M8 方螺母。
• 夹具 B 10：鞍形上夹、内六角螺钉、夹具下部及螺母。
• 夹具 S：平头螺钉、夹具下部及方螺母。
• 安全夹 A：安全上部、夹具下部、六角螺栓及方螺母。
• 安全夹 D：安全上部、夹具下部、六角螺栓及方螺母。

特性 / 技术规格

• 产品类型：在承载条之间焊接穿孔板的压制焊接格栅（细目型）。
• 穿孔板开孔：最大8mm。
• 用途：在标准格栅网孔过大时，防止小件通过。
• 符合标准：西班牙标准 No. 486/1997（BO 1997年4月23日，第97/1997号）。
• 常见网格间距示例：34,30 / 38,1 / 50,8。
• 标准承载条型材：2 mm → 25/2, 30/2, 40/2；3 mm → 25/3, 30/3, 40/3。
• 可选固定件：焊接穿孔板、多种夹具、安装螺栓、对接件及耐腐蚀版本等。
