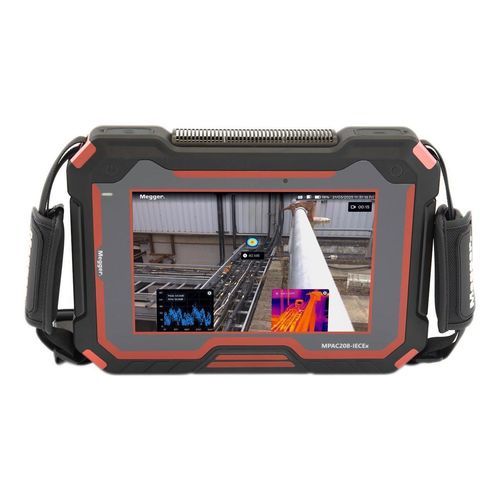

麦克风阵列摄像机 MPAC208

声音工业热成像

关于产品
MPAC208 是一款面向工业现场的专业声学成像相机，可快速、准确地检测超声波声源。它使维护团队能够在不停机的情况下定位气体泄漏、机械故障和高压设备的部分放电（PD）。

核心硬件
系统集成了 208 通道 MEMS 麦克风阵列（2 kHz–100 kHz），并与 13 MP 光学相机融合，通过 8 英寸电容式触控屏显示。实时视觉叠加将在光学图像上标注声源，便于立即定位。

版本与认证
MPAC208‑IECEx 版本功能相同，并获得适用于 2 类易爆环境的认证。

面向真实工业环境设计
检测距离可达 200 m，适用于变电站、开关设备和架空线路的近距巡检与远距离安全检查。焦点功能与噪声抑制可在嘈杂环境中隔离目标超声信号。SoundScan™ 方向引导有助于追踪视野外的声源。

三种核心工作模式

• 气体泄漏模式：估算泄漏速率、距离及经济影响，便于优先安排维修。
• 部分放电模式：记录 PD 活动并提供 PRPD 分析，用于早期检测和分类。
• 机械模式：通过超声签名检测轴承磨损、阀门泄漏、气蚀及振动相关的损伤模式。

可选热成像相关功能
可选热成像模块支持声学与热成像并列显示，便于将热异常与声学异常相关联，加快根因分析。

适合野外使用
便携轻量（约 1.4 kg）。防护等级 IP54。可更换智能电池支持最长约 10 小时工作（含 2 × 5 小时电池包）。适用于公用事业、工艺装置、可再生能源与制造业的预测性维护与能效管理。

相机校验
可选 MPAC‑V 附件可在现场运行自动化检查，验证频率响应、SPL 及麦克风的视觉对位，以便在校准间隔期间确认运行参数。

附加功能
噪声抑制、Focus 模式、SoundScan™ 方向引导、内置泄漏量化（SPL、体积与货币估算）、PRPD 可视化与 PD 计数等。

技术规格

• 品牌：Megger
• 型号：MPAC208（提供 MPAC208‑IECEx 版本）
• 麦克风阵列：208 通道 MEMS
• 声学灵敏度：2 kHz – 100 kHz
• 光学相机：13 MP
• 显示：8 英寸电容触控屏
• 检测距离：最多 200 m（视工况而定）
• 工作模式：气体泄漏、部分放电（PRPD）、机械
• 可选：热成像模块用于声热相关
• 校验附件：MPAC‑V（频率响应、SPL、视觉校准）
• 重量：约 1.4 kg
• 防护等级：IP54
• 电源：可更换智能电池；最长约 10 小时（含 2 × 5 小时电池包）
• 现场功能：Focus、噪声抑制、SoundScan™、泄漏定量（SPL、体积、货币估算）
