麦克风阵列摄像机 MPAC128

声音危险区域探测

关于本产品

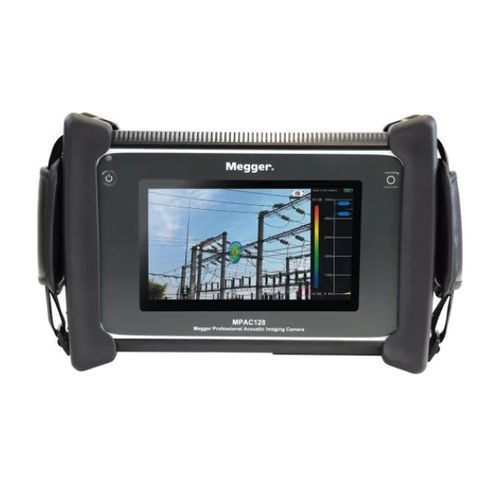

Megger 的 MPAC128 声学成像仪可视化气体泄漏和局部放电（PD），用于支持预防性检测和快速故障定位。MPAC128 系列通过 128 个麦克风阵列采集超声波和可听信号，可实现非接触检测，检测距离可达 120 m（通常最佳性能 10–20 m）。MPAC128-ATEX 型号已获得适用于 Zone 2 的 ATEX 认证。

主要功能
MPAC128 旨在用于 PD 和气体泄漏检测，凭借高数量麦克风和宽频带实现更高的定位精度。典型应用包括架空线巡检、工业装置检查以及在使用 ATEX 型号时对危险区域设备的检测。

亮点

• 128 个麦克风，提升空间与频率分辨率
• 检测频率范围：2 kHz 至 48 kHz
• 非接触检测范围（规格）：0.5 m 至 120 m（通常在 10–20 m 性能最佳）
• MPAC128：IP54 防护等级；MPAC128-ATEX：II 3G Ex ic IIC T5 Gc（Zone 2）认证
• 工作温度范围：-20 °C 至 +50 °C

版本 / 固件说明
MPAC128 与 MPAC128-ATEX 的固件有更新发布。近期版本的改进包括 PRPD 识别增强、翻译优化和界面文本框对齐修正。

软件
MPAC Analyst 软件用于管理和分析 MPAC 设备采集的声学图像与视频，支持查看、分析、编辑和生成报告。参考软件版本：1.2.0。

产品文档（页面列示）

• MPAC128-MPAC128ATEX_DS_EN.pdf（数据表）
• MPAC128_UG_en.pdf（用户指南）
• MPAC208-Software_UG.pdf（软件用户指南）

常见问题要点

• 成像原理：故障（泄漏、PD）会产生声音/超声，成像仪检测并定位声源。
• 识别距离：取决于环境条件，约 0.5 m 至 120 m；通常 10–20 m 最佳。
• 电池：典型衰减约在 ~1000 次完整循环后下降 ≈20%；内置电池可由授权服务更换。
• 校准：建议每两年校准一次（制造商提供校准）；使用 MPAC-V 的现场校验可延长校准间隔。
• 现场推荐频段：常规 20–40 kHz；安静或远距离点 15–35 kHz；噪声环境 28–48 kHz。

技术规格

• 商用名称：MPAC128（MPAC128-ATEX 用于 Zone 2）
• 制造商 / 品牌：Megger
• 应用：用于局部放电与气体泄漏的非接触检测与定位
• 麦克风阵列：128 个麦克风
• 检测频率：2 kHz 至 48 kHz
• 检测范围：0.5 m 至 120 m（通常最佳 10–20 m）
• ATEX（MPAC128-ATEX）：II 3G Ex ic IIC T5 Gc
• 防护等级：IP54（MPAC128）
• 工作温度：-20 °C 至 +50 °C
• 电池：内置可充电，约 1000 次循环后衰减 ≈20%，由授权服务更换
• 校准建议：每 2 年
• 参考固件版本：6.0.4.3
• MPAC Analyst 软件：参考版本 1.2.0
• 限制：无法检测地下泄漏（超声波被地面吸收）；液体泄漏和极低压 SF6 泄漏可能不会产生可检测声音
