电池绝缘故障定位器 MGFL100

概述

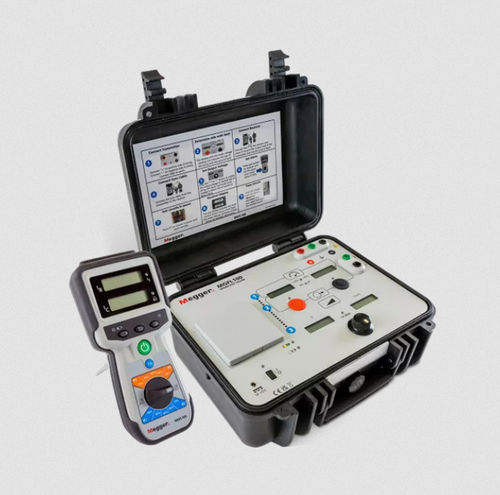

Megger MGFL100 是一款便携式仪器，用于在不切断电源的情况下定位电池系统及不接地的 AC/DC 网络中的接地故障。它使用电流钳结合轻量发射器和接收器，识别真实故障回路并区分由寄生电容引起的无功泄漏电流。

主要特性

• 在不停止系统运行的情况下定位电池系统接地故障
• 识别真实故障电路时提供声光报警
• 直接测量故障电阻和系统寄生电容
• 直接测量真实故障电流和泄漏（无功）电流
• 可调节的电流和电压限制，具有密码保护
• 外部交流供电或内置电池供电
• 可定位高达 400 kΩ 的故障
• 适用于交流和直流系统，包括直流电池系统和受保护的 IT 网络
• 适用于最高 600 V 的系统（对 IT 系统，可选 IT 过滤器支持 600 Vac）
• 轻量便携的发射器和接收器，便于现场追踪

运行细节
MGFL100 能自动区分真实故障电流与由寄生电容引起的无功电流，无需复杂的调试。使用轻量发射器和接收器追踪故障；同步电缆可将真实故障电流与回路泄漏分离。可直接耦合到线路进行追踪；在 IT 网络中使用可选耦合 IT 过滤器可实现在线或离线定位。

可选配件
可选 IT 过滤器可用于在隔离 IT 交流系统上定位接地故障，支持最高 600 Vac。其他配件包括同步电缆、电流钳和备用电池。

产品文件（标题）

• MGFL100_ds_en.pdf（数据表）
• MGFL100_UG_en.pdf（用户手册）
• IT-Filter_DS_EN.pdf（IT 过滤器数据表）
• AC Tracing vs Pulse Application Note_v2A.pdf（应用说明）
• Circuit Characterisation Application Note_v1.pdf（应用说明）
• CT Magnetization_Application Note_v1.pdf（应用说明）
• Stray Capacitance Applicatoin Note_v1.pdf（应用说明）
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf（案例研究）

附加信息
接收器具有两个显示屏：连接同步电缆时，上部显示指示流向真实故障的电流，下部显示回路泄漏。文件中提供了在电气噪声大的回路上稳定读数的技术，包括将 CT 同时套在回路与其回流线上，或使用两个 CT 抵消噪声等方法。

技术规格

• 故障定位能力：高达 400 kΩ
• 系统兼容性：交流和直流系统、非接地系统、直流电池系统、受保护的 IT 网络
• 最大工作电压：高达 600 V（对 IT 系统，使用可选 IT 过滤器时为 600 Vac）
• 测量参数：接地故障电阻、系统寄生电容、真实故障电流、无功泄漏电流
• 可调且受密码保护的电流与电压限制
• 电源：外部交流或内置电池
• 报警功能：识别真实故障回路时发出声光报警
• 便携设计：轻量发射器与接收器便于现场使用
• 噪声处理：CT 放置技巧及同步电缆用于分离真实故障电流与泄漏
• 能定位高阻抗接地故障及在高泄漏电流系统中的故障
