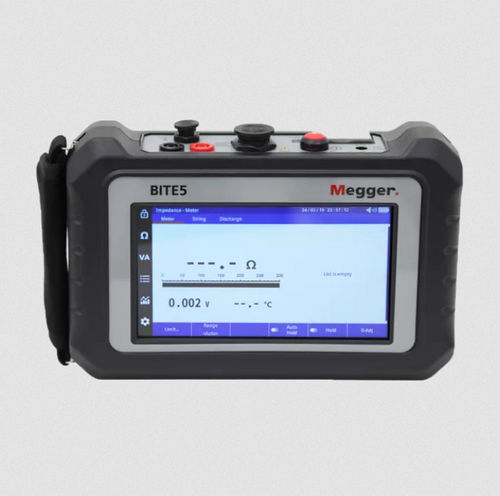

阻抗测试仪 BITE5

电压电阻温度

概述
BITE5 与 BITE5 Advanced 为现场使用的阻抗（欧姆）电池测试仪，用于评估铅酸（VLA 与 VRLA）、NiCd 和锂离子电池的健康状态。设备配备触摸屏，支持单体电池及电池串检测；与 Torkel 放电测试装置配合时，可实现放电过程中的连续单体监测与记录。

主要功能

• 测量单体电池阻抗（欧姆）、电压和温度；BITE5 Advanced 额外支持测量单体间（连带）电阻。
• 支持放电测试：与 Torkel 装置配合可在放电/充电周期中记录每个单体的电压、阻抗和温度。
• 仪器内趋势显示与触摸屏设置，便于现场快速判定。
• 模块监测范围：BITE5 最多 200 V DC，BITE5 Advanced 最多 500 V DC；电压测量至 1000 V DC 和 600 V AC。
• BITE5 Advanced：更高的测试电流以实现精确的连带电阻测量，并支持不分段检测并联串；内置 RFID 标签读取器以便快速资产识别。
• 同心双探针设计，便于通过保护帽/接线舌访问端子。

测量选项

• 单体阻抗（欧姆）
• 单体电压
• 纹波电压
• 交流纹波电流
• 直流浮充电流
• 单体间（连带）电阻（BITE5 Advanced）

数据处理与通信
结果与趋势可在设备上查看，并可通过 SD 卡或 USB 导出。支持向 PowerDB 软件套件的无线传输，以便进行集中分析、基线建立和告警规则配置。

适用场景
适用于变电站、电信、UPS、数据中心、光伏与风电场及其它需快速在线评估或单体/串趋势监测的定置电池系统。

结果判读（参考表）
表头："| 测试类型 | 警告 (%) | 报警 (%) | 警告 (% 相对基线) | 报警 (% 相对基线)"
铅酸，洪水式 | 15 | 30 | 30 | 50
铅酸，VRLA AGM | 10 | 30 | 20 | 50
铅酸，VRLA Gel | 20 | 30 | 30 | 50
NiCd，洪水式 | 10 | 20 | 15 | 30
NiCd，密封 | 10 | 20 | 15 | 30
单体间连接（连带） | 15 | 20 | - | -

文档与软件
产品资料包括数据表、用户手册、应用说明、案例研究、固件与软件（PowerDB / Torkel Viewer）。两款机型的固件与升级说明均有发布；导出的结果可用于 PowerDB 的历史分析与报表。

附加说明
BITE5 系列提供一种特殊的阻抗测试模式，可在放电测试期间使用，对放电过程中的阻抗进行趋势跟踪，便于为电池串建立基线阻抗值。

技术规格

• 支持电池类型：铅酸（VLA 与 VRLA）、NiCd、锂离子。
• 阻抗测试：单体阻抗测量；可配置通过/警告/失败阈值。
• 放电测试支持：可与 Torkel 放电装置配合（BITE5 Advanced 支持充电监测）。
• 模块电压范围：BITE5 最多 200 V DC；BITE5 Advanced 最多 500 V DC。
• 电压测量范围：最高 1000 V DC 与 600 V AC。
• 单体间（连带）电阻：BITE5 Advanced 使用更高测试电流可测量。
• 用户界面：彩色触摸屏，支持仪器内趋势查看。
• 数据存储与通信：SD 卡、USB；支持向 PowerDB 无线传输。
• 电源：内部电池。
• 额外功能：BITE5 Advanced 配备 RFID 标签读取器；同心双探针便于通过安全帽访问端子。
