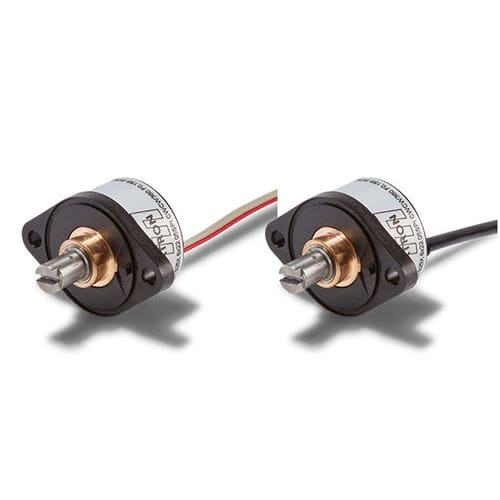

增量旋转编码器 ET series绝对霍尔12位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量, 绝对
- 所用技术
- 霍尔
- 绝对编码器解析度
- 12位, 14位
- 机械特性
- 实心轴, 单圈, 多圈, 法兰, 密封
- 输出信号
- 模拟, 数字, 电压输出, 交换通道式, 4-20 mA, 直流输出, SSI, 串行
- 电源电压
- 5Vdc, 24Vdc, 12Vdc, 15Vdc
- 材质
- 不锈钢, 塑料
- 保护水平
- 抗冲击, 密封防尘, IP40, IP55, 防短路
- 应用
- 工业, 用于发动机, 用于OEM, 电梯, 用于机器人, 室外
- 其他特性
- 紧凑型, 可编程, 用于反馈电机, 模块化, 冗余, 集成电路, 电镀绝缘
- 法兰尺寸
25 mm
(1 in)- 外壳直径
最多: 37 mm
(1.46 in)最少: 25 mm
(0.98 in)- 轴直径
最多: 6 mm
(0.24 in)最少: 4 mm
(0.16 in)- 长度
14.5 mm
(0.571 in)- 转速
最多: 800 rpm
(5,027 rad.min-1)最少: 100 rpm
(628 rad.min-1)- 输出频率
最多: 100 kHz
最少: 10 kHz
- 工艺温度
最多: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
产品介绍
编码器采用实心轴和法兰安装，结构紧凑（外壳深度 14.5 毫米），有单圈和多圈两种型号，提供多种电子选件。
单圈或可编程多圈编码器
数字信号处理
模拟、增量或 SPI 接口
外壳深度低（14.8 毫米）
在德国开发和制造
ETx25F 编码器配有硬化和回火金属套筒轴承，用于单圈（360°）模拟、PWM、增量或 SPI 输出，或多圈（最大 72,000°）模拟输出应用中的可靠角度测量。
ETx25F 编码器属于 ETx25 系列。这些编码器的共同特点是基于霍尔技术的非接触式角度测量、高可靠性、长寿命和独立线性度，单圈编码器的线性度可达 ±0.3%，多圈编码器的线性度可达 ±0.05% @3600°。后者可由客户现场编程。
ETx25F 编码器的设计符合环境要求，防护等级高达 IP55M/IP66S，连续工作速度高达 100 rpm。通过两个 M3 螺钉（不提供）进行安装。ETx25F 外壳前部有一个圆形凹槽，用于安装可选的 O 形圈，以防止液体和灰尘进入。O 形圈（包含在选件 D 中）插入安装板和编码器之间，提供 IP55M/IP66S 防护。电气连接选项（如圆形或带状电缆）完善了整个外形。可提供以下电子设备
---
