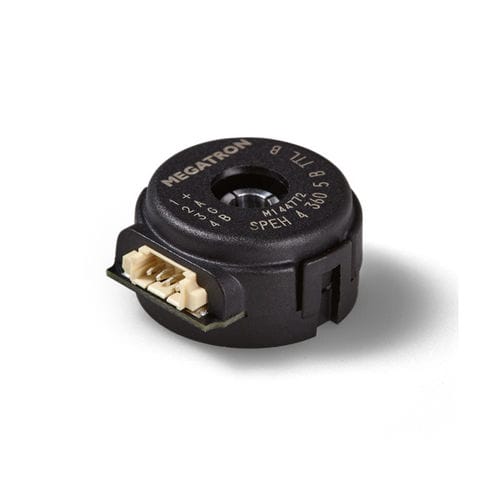

增量旋转编码器 SPEH

光学中空轴数字

具有高速性能的超扁平空心轴套件编码器 SPEH 系列是直接安装在应用轴上的增量式光栅。空心轴套件编码器的外壳直径为 22 毫米，安装深度仅为 11.3 毫米，可以集成到紧凑型设计中以节省空间。 可以使用随附的安装工具精确安装空心轴编码器。它适用于直径为 2 毫米至 6.35 毫米的轴。对于较长的轴，可选配盖板上的外壳孔。 信号通过 TTL 或线路驱动器输出端传输，根据不同的应用，这两种输出端具有不同的优势。TTL 输出可轻松集成到控制系统中，而线路驱动器输出使用差分信号，因此可确保在较长的电缆线上进行无干扰传输。两个通道（A 和 B）可识别旋转方向，确保可靠的位置反馈。 最高转速可达 60,000 rpm，如果使用截止频率，则最大可用脉冲数会相应减少。 选项 脉冲数 100、108、120、125、128、200、250、256、300、360、400、500、512、720、800、1000 ppr 轴直径从 2 毫米到 6.35 毫米 带或不带通孔的外壳盖 TTL 或线驱动器输出电子元件
