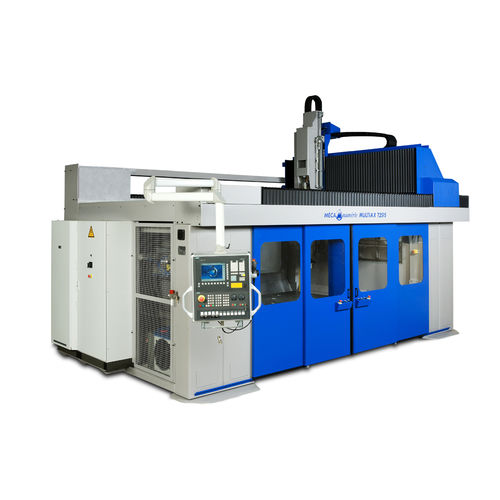

5-6轴数控铣床 NORMAPROFIL - T立式用于复合材料用于木材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5-6轴
- 卧式／立式
- 立式
- 加工材料
- 用于复合材料, 用于木材, 用于铝
- 结构
- 桥式, 固定台式
- 相关功能
- 切割
- 应用
- 用于航空工程, 用于大型工件, 板材, 用于模型制作, 用于泡沫, 用于模具工业, 用于塑料加工业, 用于航空工业, 用于模具
- 其他特性
- 高速, 精准
- X轴
3,100 mm
(122.05 in)- Y轴
2,100 mm
(82.68 in)- Z轴
870 mm
(34.25 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
15 kW
(20.39 hp)
产品介绍
固定工作台、移动龙门架、4 个直角坐标轴、2 个极坐标轴
NormaProfil T 系列五轴数控铣床功能齐全、用途广泛，最适合加工热成型生产的大型零件。
技术
4 个直角坐标轴（X1、X2、Y、Z）采用滚珠丝杠传动
2 个旋转轴（C：+/- 200 ° 和 A：+/- 200 °，取决于电主轴）
多种电主轴可供选择
NormaProfil T 系列针对以下材料的工件加工进行了优化：
塑料和复合材料
合成树脂
聚氨酯和聚苯乙烯泡沫
木材和木制品
铝
黄铜和合金
一些可能的选择
前后自动门
用于通勤工作的可移动隔板（手动或自动）
用于容纳部件或工具的真空板（通过侧通道涡轮或真空泵实现真空技术）
静态工具库（6、10、15 件工具）
工具测量探头
吸音全罩
其他实用格式
数控和电动
西门子 SINUMERIK 数字控制：X、Y、Z、C、A 轴
STN 10.4 英寸 OP010 彩色屏幕。
1FK7 型无刷电机，带数字变速器。
空调电气柜。
西门子 SINUMERIK 数字控制：X、Y、Z、C、A 轴。
STN 10.4 英寸 OP010 彩色屏幕。
带数字驱动的 1FT6 型无刷电机。
空调电气柜。
NUM 数控系统：X、Y、Z、C、A 轴
12 英寸 TFT 平面屏幕。
MP03 操作面板。
带数字变速器的 BPH 无刷电机。
空调电气柜。
主要特点
速度（毫米/秒）：650
分辨率（毫米+/- 0.05
重复精度（毫米20 ° C 时 +/- 0.025
---
