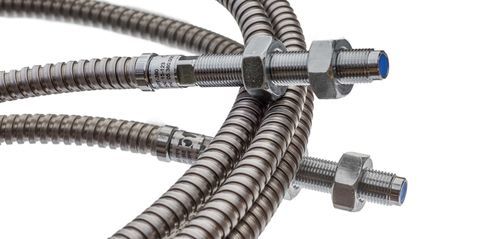

非接触式接近传感器

涡电流圆柱ATEX

产品概述

三种互补的测头解决方案：智能近程系统、集成近程探头、模拟近程系统

专为高级数据集成、简化设置或适应恶劣条件而设计

。 智能接近系统 (SPS)

可通过 Modbus 提供预处理的振动和位置数据

可互换组件（探头、延长电缆和变送器）简化了维护和备件管理

。 SPS主要功能

• 测量范围：2毫米（8mV/μm）和4毫米（4mV/μm）
• 频率范围：直流至 10 kHz（-3 dB）
• 温度范围（传感器和电缆）：-35 至 +180 °C
• 4-20 mA 处理输出选项
• 内置数字 Modbus 接口
• 坚固的密封设计
• 总长度为 5m 或 10m 的系统

。 智能接近系统的组件

• 接近系统探头 (PSP)：高性能涡流传感器，可在恶劣的工业环境中进行精确的非接触式测量
• 接近系统延长电缆 (PSE)：工业级同轴电缆，易于断开连接，信号传输稳定
• 数字式接近变送器（DPT）：核心处理单元，为探头供电，并将测量信号转换为可操作的数据，通过 Modbus 或可选的 4-20 mA 提供原始动态输出和处理值

。 所有系统元件均可完全互换，从而可在不影响性能或信号完整性的情况下实现快速现场维修并减少停机时间。 了解信号输出

• 动态电压输出：原始模拟信号（8 mV/µm 或 4 mV/µm），用于调试、振动分析或直接监控
• Modbus RTU（数字输出）：实时访问计算值，如平均间隙、峰值和峰峰位移
• 4-20 mA 处理输出（可选）：数字处理信号按比例表示位置或振动幅度

。 集成式接近探头（PPT-280）

单组件安装简化了布线并节省了空间--无需外部驱动器

可使用用于量程和极性调整的现场可调套件（可选）进行配置设置

PPT-280 的主要特性

• 测量范围：2 毫米（8mV/μm）和 4 毫米（4mV/μm）
• 频率范围：0 至 1.2kHz
• 频率范围：0 至 1.2kHz0至1.2kHz
• 内置线性化电子和主动温度补偿
• 根据配置提供-24V或+24V电压
• 可选：用于设置和校准的配置套件和数字接口
• 10m 长度
。 PPT-280 是寻求紧凑型、独立式接近探头的用户的理想选择，可最大限度地减少安装工作量和元件数量。 模拟接近系统（PPT-080/110）
• 完全符合 API 670 标准，用于保护关键旋转设备
• 可提供 ATEX 和 IECEx 认证，用于危险区域

PPT-080/110 主要功能

• 线性测量范围和灵敏度：2 毫米和 4 毫米
• 经认证可在潜在爆炸性环境中使用
• 总长度为 5 米或 9 米的系统
• 回路供电变送器 (4-20mA)

PPT-080/110 是电厂、炼油厂和重工业关键设备保护的首选解决方案。 可用型号

SPS：测量范围 0.2mm 至 2.2mm 或 0.2mm 至 4.2mm，灵敏度 8mV/µm 或 4mV/µm，Modbus 接口

PPT-280：测量范围 0.2mm 至 2.2mm 或 0.2mm 至 4.2mm，灵敏度 8mV/µm 或 4mV/µm，10 米集成电缆

PPT-080：测量范围 0.25mm 至 2.25mm，灵敏度 7.87mV/µm，8 米或 4 米延长电缆

PPT-110：测量范围 0.4mm 至 4.4mm，灵敏度 3.94mV/µm，8 米或 4 米延长电缆

PPT-990 配置套件：用于 PPT-280 的配置套件

。 应用

水力发电机

燃气和蒸汽轮机

泵、风机和冷却塔

高级分析高级分析

FFT - 基于频率的振动分析：将原始振动信号转换为频率成分，揭示共振、不平衡或错位等机械故障

Orbit Plot - 径向平面（X-Y）上的轴振动：使用两个正交的近距离探头，可视化轴在水平面上的实时运动

轴中心线 - 随时间变化的轴径向位置（X-Y 平面）：显示轴承游隙内轴的平均位置，揭示由于负载变化、热效应、不对中或油膜行为，轴如何随时间移动或漂移

。 特性/技术规格

• 非接触式涡流技术
• 测量范围： 0.2mm 至 4.4mm（取决于型号）
• 灵敏度：3.94mV/µm 至 8mV/µm（取决于型号）
• 频率范围：直流至 10 kHz（SPS），0 至 1.2kHz （PPT-280）
• 温度范围：-35 至 +180 °C（SPS）
• 输出选项：原始电压、4-20 mA、Modbus RTU
• 符合 API 670 标准（PPT-080/110）
• 可获得 ATEX、IECEx 和 CSA 认证（PPT-080/110）
• 系统长度：4m、5m、8m、9m 或 10m （取决于型号）
• 坚固、密封和可互换的组件

---
