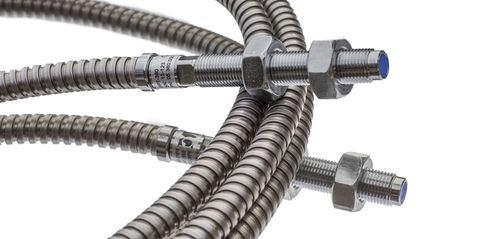

磁性接近传感器

机械圆柱数字

接近探头是一种非接触式涡流传感器，用于精确测量旋转设备的轴振动和轴向推力位置。这些监测解决方案对于确保水力发电机、涡轮机、泵、风机等资产的安全、高效运行至关重要。通过持续跟踪不平衡、不对中和轴向位移等机械行为，近接探头可实现故障的早期检测，支持预测性维护策略，从而减少计划外停机时间、提高可靠性并延长设备寿命。MC-monitoring 提供三种互补的接近探头解决方案，每种解决方案都能满足特定的操作需求：智能接近系统集成式接近探头模拟接近系统无论您需要先进的数据集成、简化的设置，还是恶劣条件下的坚固耐用，我们的接近探头系列都能帮助您放心地监测最关键设备的健康状况。这些值直接在变送器一级计算，最大限度地减少了外部处理的需要，并可无缝集成到现代 SCADA、DCS 或边缘监控平台中。通过 Modbus 提供预处理的振动和位置数据可互换组件（探头、延长电缆和变送器）简化了维护和备件管理测量范围：2 毫米（8mV/μm）和 4 毫米（4mV/μm）频率范围：直流至 10 kHz (-3 dB)温度范围（传感器和电缆）：-35 至 +180 °C：-智能接近系统的组件接近系统探头 (PSP)：高性能涡流传感器，用于在恶劣的工业环境中进行精确的非接触式测量。近程系统延长电缆 (PSE)：工业级同轴电缆，可在测量点附近轻松断开连接，简化安装和维护。所有系统元件均可完全互换，可在不影响性能或信号完整性的情况下实现快速现场维修并减少停机时间。动态电压输出：原始模拟信号（8 mV/µm 或 4 mV/µm），用于调试、振动分析或直接监测。Modbus RTU（数字输出）：实时访问计算值，如平均间隙、峰值和峰峰位移。-集成式接近探头 (PPT-280)：PPT-280 是一款结构紧凑的一体化接近探头，设计用于快速、直接安装，无需外部信号调节器。该探头采用集成线性化电子元件设计，可确保出色的线性度和主动温度补偿。集成的 750 kHz 振荡器可确保在测量时将磁耗尽效应降至最低。它将涡流集成到一个密封的单体中，提供与轴位置成比例的直接电压输出。可选的配置套件允许用户调整测量范围、电源电压和执行现场校准，使 PPT-280 成为标准振动或轴向位置监测的灵活高效的解决方案。单组件安装简化了布线并节省了空间--无需外部驱动器使用现场可调套件（可选）进行量程和极性调整可配置设置测量范围：2 毫米（8mV/μm）和 4 毫米（4mV/μm）频率范围：模拟接近系统 (PPT-080/110)PPT-080/110是一款坚固耐用、符合 API 670 标准的接近探头系统，专为工业和危险环境中的关键机械保护而设计。该系统以涡流技术为基础，包括探头、延长电缆和驱动器，可提供与轴位移成正比的原始电压输出（或可选的 4-20 mA）。对于要求高可靠性、长期稳定性和完全符合保护标准的应用，它是值得信赖的选择。PPT-080/110 完全符合 API 670 标准，可用于保护关键旋转设备通过 ATEX 和 IECEx 认证，可在危险区域使用线性测量范围和灵敏度：2 毫米和 4 毫米通过认证，可在潜在爆炸性环境中使用5 米或 9 米总长度系统回路供电变送器（4-20mA）PPT-080/110 是电厂、炼油厂和重工业关键设备保护的首选解决方案。快速傅里叶变换将原始振动信号转换为频率成分，从而揭示共振、不平衡或偏差等机械故障。轨道图 - 轴在径向平面上的振动 (X-Y)轨道图使用两个正交的接近探头可视化轴在水平面上的实时运动。轴中心线 - 一段时间内轴的径向位置（X-Y 平面）轴中心线图根据两个正交近接探头显示轴承间隙内轴的平均位置。它揭示了随着时间的推移，轴是如何因负载变化、热效应、不对中或油膜行为而移动或偏移的。该视图在立式机器中尤其有价值，因为油膜条件和动态负载会导致微妙的径向偏移。通过跟踪这些趋势，操作员可以检测到不断变化的机械问题，并间接评估轴承润滑系统的性能。应用水力发电机燃气和蒸汽轮机泵、风扇和冷却塔可用型号SPS：测量范围 0.2 毫米至 2.2 毫米或 0.2 毫米至 4.2 毫米；灵敏度 8mV/µm 或 4mV/µm；Modbus 接口PPT-280：测量范围 0.2mm 至 2.2mm 或 0.2mm 至 4.2mm；灵敏度 8mV/µm 或 4mV/µm；10 米集成电缆PPT-080：测量范围 0.25mm 至 2.25mm；灵敏度 7.87mV/µm；8m 或 4m 加长电缆PPT-110：测量范围 0.4mm 至 4.4mm；灵敏度 3.94mV/µm；8m 或 4m 加长电缆PPT-990 配置套件：用于 PPT-280 的配置套件主要技术特性/规格：非接触式涡流技术测量范围：2mm、4mm、0.2-2.2mm、0.2-4.2mm、0.25-2.25mm、0.4-4.4mm灵敏度：8mV/μm、4mV/μm、7.87mV/μm、3.94mV/μm频率范围：DC 至 10kHz (SPS)直流至 10kHz（SPS），0-1.2kHz（PPT-280）温度范围：温度范围：-35 至 +180°C （传感器和电缆）输出：原始电压、4-20mA（可选）、Modbus RTU（数字）合规性：系统长度：5 米、9 米、10 米坚固、密封、工业级设计
