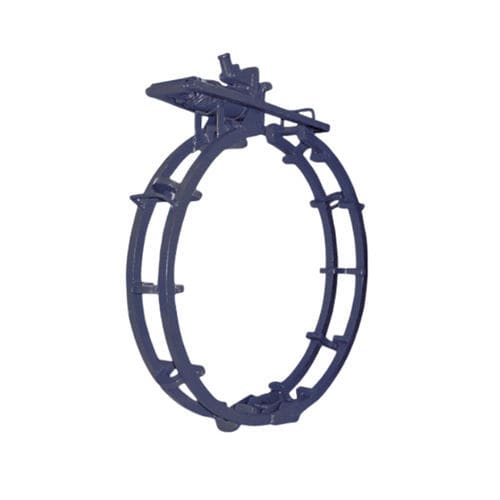

管路液压钳 H series

产品描述
Mathey Dearman 的液压笼式夹具采用坚固的液压闭合机构，可产生对齐大直径管道所需的额外夹紧力，并能快速从管道上释放以提高操作效率。适用于16–60"（406–1,524 mm）管径，配合合适的横杆可实现整圈焊接。

库存情况
仅在美洲有库存

产品优势

• 配备12吨液压千斤顶，提供高夹紧力
• 可按需提供多种横杆配置
• No‑tack（拱形）横杆允许在不拆卸夹具的情况下进行整圈焊接，提升焊缝连续性和效率
• 直型tack横杆端部敞开，便于管道就位，点焊完成后可拆卸夹具以完成焊接
• 横杆可提供不锈钢材质，适用于不锈钢及特殊合金应用

规格（型号与管径）
HYDRAULIC TACK MODEL | PIPE SIZE INCH | PIPE SIZE MM
01.0505.H16 | 16" | 406 mm
01.0505.H18 | 18" | 457 mm
01.0505.H20 | 20" | 508 mm
01.0505.H22 | 22" | 559 mm
01.0505.H24 | 24" | 610 mm
01.0505.H26 | 26" | 660 mm
01.0505.H28 | 28" | 711 mm
01.0505.H30 | 30" | 762 mm
01.0505.H32 | 32" | 812 mm
01.0505.H34 | 34" | 864 mm
01.0505.H36 | 36" | 914 mm
01.0505.H38 | 38" | 965 mm
01.0505.H40 | 40" | 1,016 mm
01.0505.H42 | 42" | 1,067 mm
01.0505.H48 | 48" | 1,219 mm
01.0505.H54 | 54" | 1,372 mm
01.0505.H60 | 60" | 1,524 mm

技术特性

• 适用范围: 16–60"（406–1,524 mm）
• 液压千斤顶: 12 吨额定（千斤顶随附）
• 闭合机构: 坚固的液压闭合以提高力并实现快速释放
• 横杆选项: No‑tack（拱形）和 tack 型直杆（端部敞开）
• 横杆材质: 标准及不锈钢以适应特殊合金
• 用途: 对齐并修形大口径或损伤管道；选择合适横杆可实现整圈焊接
• 型号 / SKU: 01.0505.H16, 01.0505.H18, 01.0505.H20, 01.0505.H22, 01.0505.H24, 01.0505.H26, 01.0505.H28, 01.0505.H30, 01.0505.H32, 01.0505.H34, 01.0505.H36, 01.0505.H38, 01.0505.H40, 01.0505.H42, 01.0505.H48, 01.0505.H54, 01.0505.H60
