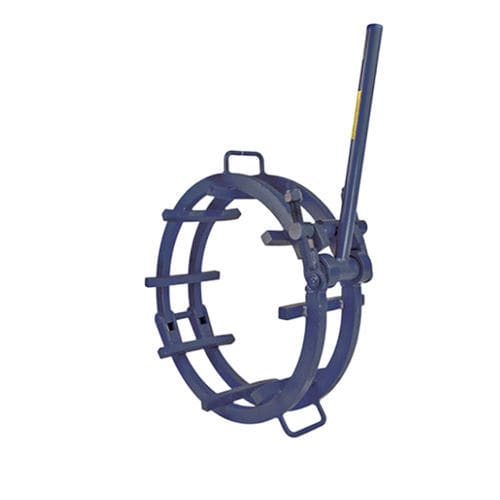

管路液压钳 01 series

产品概述
Mathey Dearman 的笼式夹具提供手动杠杆、棘轮和液压型号，具备点焊（tack）或非点焊（no-tack）版本。适用于管道对正并可对应至 Schedule 80，覆盖管径 2"–60" / 60.3–1,524 mm。

使用说明
笼式夹具仅用于管道对正，不用于管道成形。每个夹具尺寸对应一个特定管径。如管道外径较标称夹具直径偏差超过 ±3/16" / 5 mm，可能无法精确对正。

产品优点

• 可按需提供不锈钢接触点及非标准尺寸夹具。需不锈钢时在部件编号后加上 "SS"。
• 非点焊横杆为拱形，可在不拆夹具的情况下进行全周焊接，便于连续焊接作业。
• 点焊类型的直横杆端部开口，便于就位和夹紧；点焊完成后拆除夹具以完成焊接。
• 点焊和非点焊横杆均可提供不锈钢材质，适用于不锈钢及特殊合金应用。

表 — 手动杠杆点焊型号 / 管径
手动杠杆点焊型号 | 管径
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1,016 mm
01.0505.042 — 42" / 1,067 mm
01.0505.048 — 48" / 1,219 mm
01.0505.054 — 54" / 1,372 mm
01.0505.060 — 60" / 1,524 mm

技术规格

• 范围: 2"–60" / 60.3–1,524 mm
• 可用型号: 手动杠杆、棘轮、液压
• 版本: 点焊（tack）和非点焊（no-tack）横杆
• 预期用途: 仅用于管道对正（非用于成形）
• 配合公差: ±3/16" / 5 mm
• 管道表级兼容性: 可对正至 Schedule 80
• 材料选项: 接触点和横杆可按需提供不锈钢（部件编号加 "SS"）
• 每种规格的夹具对应单一管径
