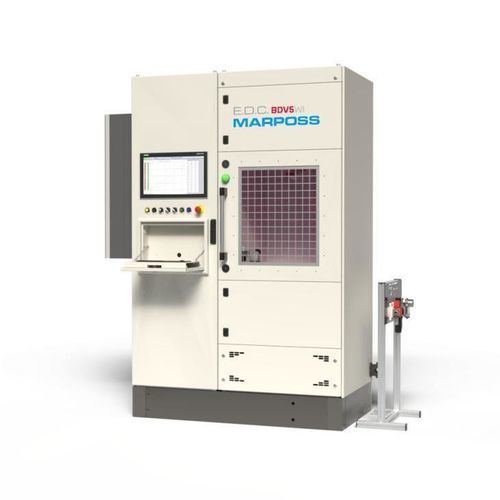

高电压耐压测试仪 BDV5

直流交流

概述 BDV试验台是一款用于耐电压（BDV）验证和高压组件电气绝缘性能检查的高压试验台。该系统提供可控且可重复的试验环境，特别适用于研发、材料表征、设计优化以及对潜在绝缘薄弱点的早期检测。试验台可对多种组件进行交流（AC）或直流（DC）BDV测试。组件放置在专用夹具中，并通过高压夹具和导电介质连接；然后按可编程升压曲线施加电压，并自动检测击穿电压。

应用 该系统用于电气绝缘验证和电介质极限特性表征，适用于电机定子、hairpin、漆包线、高压连接器、线束以及浸没或封装组件等。测试参数可通过专用配方配置，包括升压速率、测试时长和电流阈值。测试过程中记录击穿电压、漏电流和测试时长。

技术表 产品类型: 用于耐电压（BDV）验证的高压试验台
应用: 电气绝缘验证及电介质极限特性表征
可测试组件: 电机定子、hairpin、漆包线、高压连接器、线束以及浸没/封装组件
测试模式: AC或DC的BDV测试
最大AC电压: 30 kVrms @ 50/60 Hz
AC发生器输出电流: 250 mA @ 10 kV AC；60 mA @ 30 kV AC
可选DC发生器: 最高6 kV / 20 mA
可设置跳闸阈值: 每次测试可由用户配置，典型值最高约40 mA
电压上升速率: 可编程，例如：500 V/s
BDV检测: 自动击穿电压检测
可配置参数: 电压上升速率、测试时长、电流阈值
记录量: 击穿电压、漏电流、测试时长

技术规格

• 测试模式: AC BDV和DC BDV
• 最大AC测试电压: 30 kVrms @ 50/60 Hz
• AC发生器输出电流能力: 250 mA @ 10 kV AC；60 mA @ 30 kV AC
• 可选DC发生器: 最高6 kV，20 mA
• 可编程电压上升速率（示例：500 V/s）和用户定义的上升曲线
• 每次测试可设置的跳闸/电流阈值（典型最高约40 mA）
• 自动击穿电压检测与记录
• 测试记录数据: 击穿电压、漏电流、测试时长
• 基于配方的配置: 升压速率、测试时长、电流阈值及其他参数
• 适用对象: 定子、hairpin、漆包线、高压连接器、线束、浸没/封装组件
