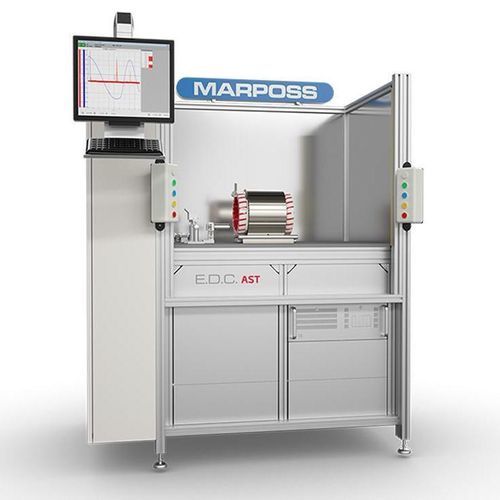

冲击电压测试系统 AST5/W

用于电动机器和设备汽车应用用于电动机

概述
AST 系列为电机定子、线圈和绕组的生产检测提供自动化测试系统。AST5/W 平台具有高度灵活性和可定制性，适用于从几瓦到 5 MW 的电机，支持 2 至 24 接线端。

应用与范围
适用于自动生产线集成或人工操作的测试台（单工位或双工位）。可针对小型到大型电机配置，必要时提供中压测试版本。

测试与测量能力

• 高压（HV）测试与浪涌（Surge）测试（包含基础测试）
• 可选的部分放电（PD）测试用于绝缘诊断
• 特殊的匝间和绕组对地绝缘诊断，用于检测 HV/Surge 无法发现的故障

软件、数据与结果管理
基础软件包含测量采集及结果保存、加签和归档等基本功能。功能包括：测试程序数据库、用户自定义测试序列（类型、数量、顺序与参数）、多语言证书打印、可选自粘标签打印、结果存储/归档、预防性维护程序、校准与自诊断。支持远程协助与 LAN 网络连接。

选项与特殊模块

• 部分放电模块（可选）
• 特殊模块 320/ACS：用于定子绕组的粘固（bonding），可并联管理多达 3 台粘固电源（详情见 ACS320/W）
• AST5/WH：中压版本，可进行高达 60 kV 的浪涌测试

优势

• 配置灵活，便于适配生产线
• 软件可编程且易于设置，满足定制测试序列需求
• 提供面向汽车定子的大容量测试选项

文档
AST5/W 的宣传册与手册提供英文、意大利文及简体中文版本。

技术规格

• 型号：AST5/W
• 产品类型：用于定子、线圈与绕组的自动测试系统
• 适用电机功率范围：从几瓦至 5 MW
• 支持接线端数：2 至 24
• 工作模式：自动线集成或人工操作；单工位或双工位工作台
• 可选测试：部分放电；匝间与绕组对地绝缘诊断
• 粘固选项：320/ACS 模块，支持最多 3 台并联粘固电源
• 中压版本：AST5/WH — 浪涌测试最高 60 kV
• 软件/数据：测试程序数据库、用户定义序列、结果保存/归档、证书与标签打印
• 维护/支持：预防性维护、校准、自诊断、远程支持
• 连接性：LAN/网络能力
• 文档语言：英文、意大利文、简体中文
