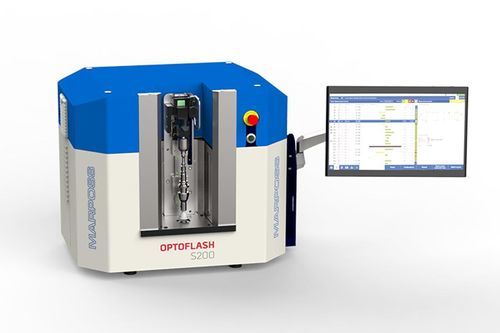

光学分级机 OPTOFLASH™

概述
OPTOFLASH™ 是基于多路固定式2D光学传感器的光学测量解决方案。它可重建工件的3D形状，用于对小轴、紧固件、车削件以及医疗和航空航天关键零件进行快速且可重复的质量检测。

主要特性

• 基于多个固定式2D传感器测量并拼接为单一结果图像，拼接边缘无不连续。
• 基于2D传感器图像导出的工件形状3D重建。
• 无Z轴运动（固定传感器），实现极快的测量周期并在长批量生产中保持高稳定性。
• 轴向测量范围可达300 mm——使用多路固定式2D传感器的光学设备中全球首创的轴向范围。
• 全新改进的图形用户界面，简化了编程、配置和结果可视化。

优点

• 高速 – 执行极短的测量周期（示例：约2秒内完成100次静态测量）。
• 更易观察 – 3D重建提供更清晰的测量结果视图。
• 易于编程 – "Optic" 软件界面可通过扫描工件快速设置测量。
• 易于操作 – 按下 "Start" 即可在几秒内完成测量。
• 低维护 – 固定位置的光学传感器减少机械应力，在数百万次循环中保持一致且稳定的计量性能。

应用

• 紧固件检测
• 精密车削零件
• 牙科植入物及牙科应用
• 小型轴和机床零件
• 医疗和航空航天零件检测

备注
详细技术参数和完整技术数据请参见下载区的产品手册。

技术参数 / 规格

• Model name: OPTOFLASH™
• Technology: multiple fixed 2D optical sensors with image stitching and 3D reconstruction
• Axial measurement range: up to 300 mm
• Performance example: capable of performing 100 static measurements in about 2 seconds
• Motion: absence of Z-axis movements (fixed sensors) for high speed and reliability
• Software: new GUI ("Optic" interface) for easy programming, measurement setup and result visualization
• Primary application fields: fasteners, turned parts, dental implants, small shafts, machine-tool components, medical and aerospace parts
• Maintenance: minimal maintenance requirements due to absence of moving optical axes
