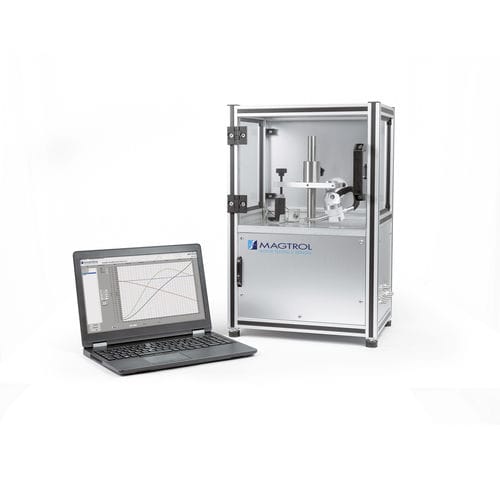

速度试验台 MSD

扭矩测功自动

MSD - 高速测功机是为测试无刷直流电机、牙科手机、空气涡轮和手术工具等超高速电机而开发的。制动效果基于直接安装在 DUT（被测设备）轴上的铝盘上的涡流感应。 扭矩通过安装在测试台表面下的反作用扭矩传感器进行无摩擦测量。由于圆盘上的热效应，巨速测功机不适合用于耐久性测试，但可用于生成快速曲线或执行点对点测试。红外线传感器可监测圆盘的温度，并在过热时停止测试。可根据电机参数设计圆盘的大小。 该系统是非接触式的，因此对准并不重要。因此，系统的惯性非常小，没有残余扭矩或拖曳扭矩，对测试参数的影响较小。速度限制基于被测电机及其驱动圆盘的能力。目前已经制造出转速超过 380 000 rpm 的系统。 MSD-TEST 软件是在 LabVIEW™ 环境下开发的。它能控制系统并捕捉测试数据。它允许对专用测试配置文件进行编程设置。 每台 Mega Speed 测功机都将根据电机特性和性能进行调整，以获得最佳测试结果。特定的电机夹具将根据每个电机的形状和尺寸进行设计。电机夹具可用于固定手机或电机。
