电机齿槽测试系统 CTS Series

实验室航空航天用途汽车应用

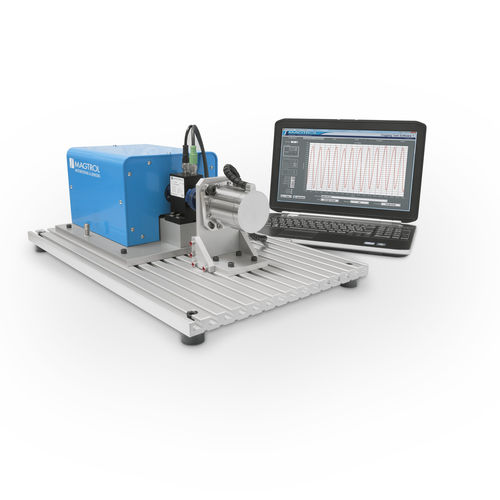

Magtrol的齿槽测试系统是一个独立的测试系统，设计用于控制和测量制动扭矩、齿槽扭矩和摩擦扭矩。该测试系统包括一个精密齿轮电机，一个集成了5000脉冲编码器的TS系列扭矩传感器。CTS 100至CTS 102内置安全离合器，以避免系统在不使用时因误操作而过载。齿轮电机以1至10 rpm的低速（CTS 103和CTS 104分别为8 rpm）驱动MUT（被测电机），同时获取与角度位置相关的齿槽扭矩。扭矩测量范围可达1 N∙m（取决于所选扭矩传感器），精度为± 0.1 mN∙m（TS 100 - 50 mN∙m和TS 101 - 100 mN∙m）。可执行软件可控制系统和显示采集的数据。它提供精确的齿槽转矩峰峰值测量，并显示X-Y或极坐标图以及FFT分析。该软件可存储测量数据，并通过叠加多达5个图形来比较性能数据。光标可用于读取测量点的精确值。测量参数可保存为文本文件TXT。为了获得更好的精度和功能控制，该软件包括一个零偏移调整程序，用于检查传感器信号的整转（测试样本MUT未连接至系统）。
