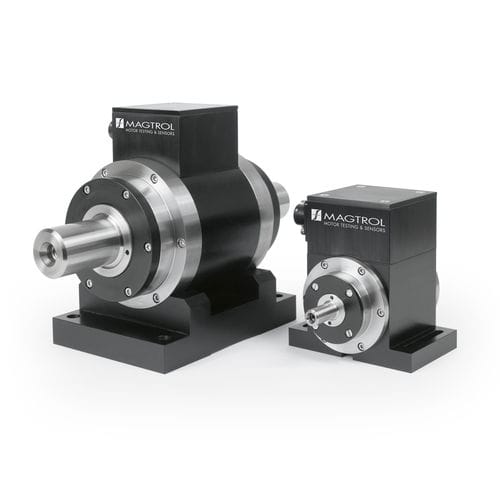

动态扭矩换能器 TM 300 series

法兰连接直流用于汽车

Magtrol 的在线扭矩传感器可在非常宽的范围内提供极其精确的扭矩和速度测量。每个型号都有一个集成的调节电子模块，提供 ±5 VDC (±10 VDC) 扭矩输出和集电极开路速度输出。Magtrol 扭矩传感器非常可靠，提供高过载保护、出色的长期稳定性和高抗噪能力。 所有传感器型号都采用了我们独特的非接触式差动变压器扭矩测量技术。这种测量技术有许多优点，最显著的是在操作过程中没有电子元件旋转。 为了给客户提供多种性价比选择，Magtrol 提供三种扭矩传感器型号：基本型号（TMB 系列）、高精度（TM 系列）和高速高精度（TMHS 系列）。 每个传感器都由一根硬化不锈钢轴（轴端光滑、带花键或键槽）、一个包含导向轴承的阳极氧化铝外壳和一个电子测量调节器组成。 集成电子电路由单直流电压供电，无需额外放大器即可提供扭矩和速度信号。传感器是一个独立的测量链。通过安装在外壳上的 6 芯公连接器进行连接。可拆卸的铝制底座（TM 系列和 TMHS 系列标准配置，TMB 系列传感器可选配）可固定安装传感器。 工作原理 测量系统基于可变扭矩比例变压器耦合原理、
