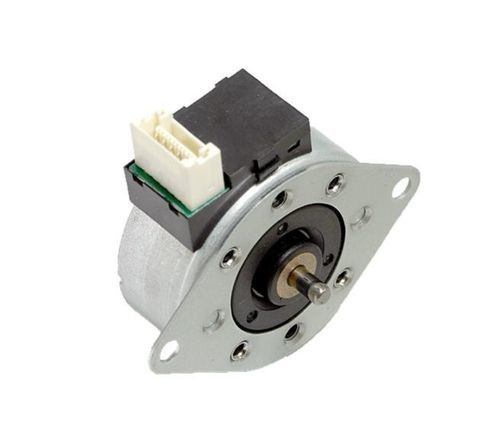

步进式电机 KJL35S紧凑型高扭矩
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 步进式
- 构造
- 紧凑型
- 其他特性
- 高扭矩
- 直径
35 mm
(1.38 in)
产品介绍
产品概述
开环无传感器步进电机，适用于紧凑且成本效益高的运动控制方案。适用于打印机、复印机、扫描仪及一般控制应用。
KFL20M
KFL25L
KJL35S
KJL35L
KCL42S
KBL42S
KBL42L
KFL42L
KFL49L / KXL49L
KVL35S
KDL42S
技术规格
开环无传感器步进电机，适用于紧凑且成本效益高的运动控制方案。适用于打印机、复印机、扫描仪及一般控制应用。
KFL20M
- 外径：φ20 mm；厚度：13.2 mm
- 步距角：15°
- 驱动方式：双极（Bipolar）
- 电阻值：12.5 Ω / 34.5 Ω
- 代表转矩：最高约 0.9 cN·m
KFL25L
- 外径：φ25 mm；厚度：15.8 mm
- 步距角：7.5°
- 标准安装距：32 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KJL35S
- 外径：φ35 mm；厚度：15.2 mm
- 步距角：7.5°
- 标准安装距：42 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KJL35L
- 外径：φ35 mm；厚度：19.6 mm
- 步距角：7.5°
- 标准安装距：42 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KCL42S
- 外径：φ42 mm；厚度：16 mm
- 步距角：7.5°
- 标准安装距：49.5 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KBL42S
- 外径：φ42 mm；厚度：16 mm
- 步距角：7.5°
- 标准安装距：49.5 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KBL42L
- 外径：φ42 mm；厚度：22.9 mm
- 步距角：7.5°
- 标准安装距：49.5 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KFL42L
- 外径：φ42 mm；厚度：23.9 mm
- 步距角：7.5°
- 标准安装距：49.5 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KFL49L / KXL49L
- 外径：φ49 mm；厚度：29.5 mm
- 步距角：7.5°
- 标准安装距：59.5 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
KVL35S
- 外径：φ35 mm；厚度：8.9 mm
- 步距角：3.75°
- 标准安装距：42 mm
- 引线类型：① 有 ② —
- 连接器类型：① — ② 有
- 驱动选项：① 双极 ② 单极
KDL42S
- 外径：φ42 mm；厚度：16 mm
- 步距角：3.75°
- 标准安装距：49.5 mm
- 引线类型：有
- 连接器类型：有
- 驱动选项：① 双极 ② 单极
技术规格
- 产品类别：步进电机（开环，无传感器）
- 典型应用：打印机、复印机、扫描仪、通用运动控制
- 可选型号：KFL20M, KFL25L, KJL35S, KJL35L, KCL42S, KBL42S, KBL42L, KFL42L, KFL49L/KXL49L, KVL35S, KDL42S
- 代表性步距角：3.75° / 7.5° / 15°（视型号而定）
- 代表性外径：φ20 mm – φ49 mm（视型号而定）
- 驱动方式：双极、单极（视型号而定）
- 标准安装距：因型号而异（如 32、42、49.5、59.5 mm）
- 引线 / 连接器可用性：因型号而异（标示：有 / —）
