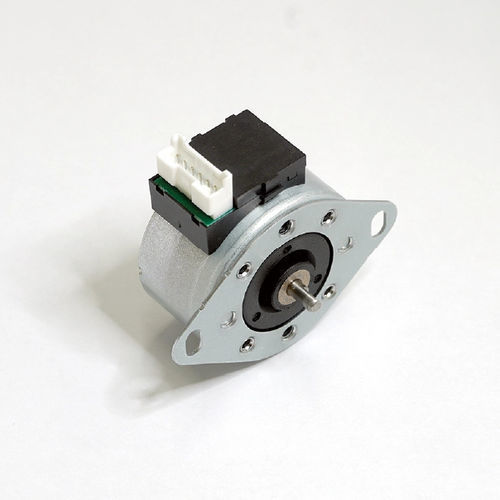

步进式电机 K series

12V24伏工业

产品概述
开环步进电机，无需位置传感器。根据不同需求设计，便于实现低成本的系统集成。典型用途包括打印机、复印机、扫描仪及一般控制用途。

KFL20M
尺寸：外径：φ20 mm；厚度：13.2 mm
步距角：15°
驱动方式：双极（Bipolar）
电阻：12.5 Ω、34.5 Ω
动态转矩（参考）：最高约 0.9 cN·m

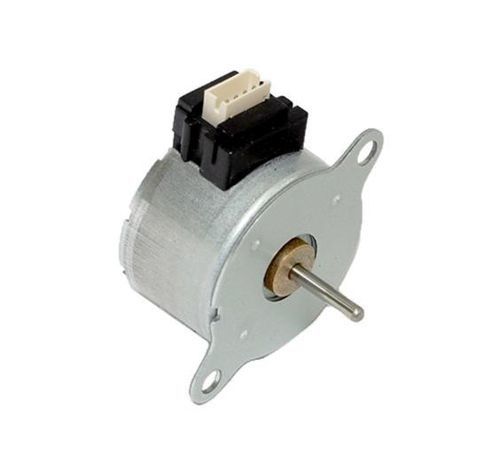

KFL25L
尺寸：外径：φ25 mm；厚度：15.8 mm
步距角：7.5°
标准安装节距：32 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KJL35S
尺寸：外径：φ35 mm；厚度：15.2 mm
步距角：7.5°
标准安装节距：42 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KJL35L
尺寸：外径：φ35 mm；厚度：19.6 mm
步距角：7.5°
标准安装节距：42 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KCL42S
尺寸：外径：φ42 mm；厚度：16 mm
步距角：7.5°
标准安装节距：49.5 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KBL42S
尺寸：外径：φ42 mm；厚度：16 mm
步距角：7.5°
标准安装节距：49.5 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KBL42L
尺寸：外径：φ42 mm；厚度：22.9 mm
步距角：7.5°
标准安装节距：49.5 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KFL42L
尺寸：外径：φ42 mm；厚度：23.9 mm
步距角：7.5°
标准安装节距：49.5 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KFL49L / KXL49L
尺寸：外径：φ49 mm；厚度：29.5 mm
步距角：7.5°
标准安装节距：59.5 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

KVL35S
尺寸：外径：φ35 mm；厚度：8.9 mm
步距角：3.75°
标准安装节距：42 mm
引线类型：① 有 ② 无
连接器类型：① 无 ② 有
驱动方式：① 双极 ② 单极

KDL42S
尺寸：外径：φ42 mm；厚度：16 mm
步距角：3.75°
标准安装节距：49.5 mm
引线类型：有
连接器类型：有
驱动方式：① 双极 ② 单极

适用领域

• 打印机
• 复印机
• 扫描仪
• 一般控制用途

特点 / 技术规格

• 开环控制，无需传感器的步进电机
• 外径范围：φ20 mm – φ49 mm（视型号而定）
• 厚度范围：8.9 mm – 29.5 mm（视型号而定）
• 步距角可选：3.75°、7.5°、15°
• 驱动方式：双极、单极（视型号而定）
• 标准安装节距：主要包括 32、42、49.5、59.5 mm（按型号）
• 引线/连接器的有无由型号决定
• 典型电阻示例：12.5 Ω、34.5 Ω（例如 KFL20M）
• 动态转矩参考（视型号而定）：约最高 0.9 cN·m（例如 KFL20M）
