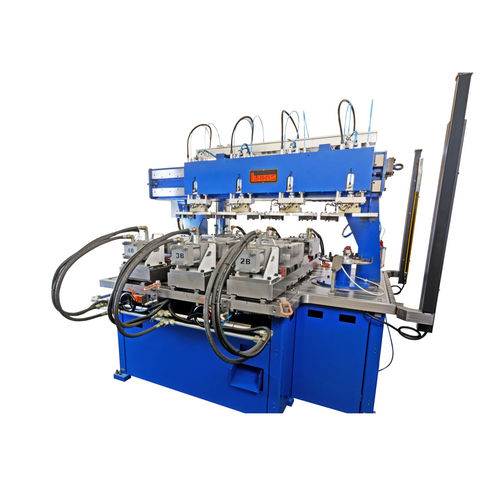

啤酒桶柄成型机 M.S.M.

金属立式液压

四个工位的机器，用于在啤酒桶上形成手柄（仅配备一个Ø）。 环形物被放置在定心工位上，在那里它被定位在正确的位置，以便进行后续操作。 一个转移装置在一次操作后，将工件在三个工位（切割、预成型和卷曲）上移动。 在最后一个工位之后，工件转移装置的第四个手臂将工件放在客户的传送带上。 由三个机械上相同的工位组成，但配备有不同的操作（切割、预成型、卷曲）。 每个工位由一个中央矩阵支架组成，零件被放置在那里。液压冲头被放置在两个相对的滑道上。滑块的液压运动允许对零件的两种直径进行加工。 在一个由4号气缸的小车组成的框架上进行纵向步进转移，以保持零件的垂直运动。 夹持系统也可作为尾架使用。 气动夹持系统配有传感器，用于监测工件夹持情况。 液压元件REXROTH. 最大工作厚度（R = 800 N / mm2）mm.2 标准电源 50Hz - 400V - 3Ph
