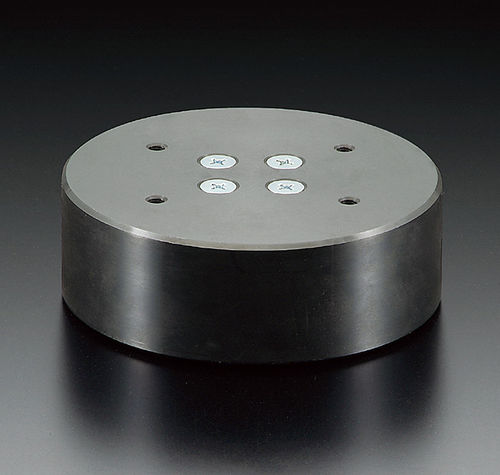

地震缓冲器 PS

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 Links-Japan LLC 网站

产品规格型号

功能: 地震

产品介绍

概述 Planeveyor 隔震产品通过滑动、摩擦可控和交叉滚轮恢复原位等原理，实现对建筑和设备的隔震。Atec 提供 PS、PIU、PFC、CRX 四种方案，旨在降低地面运动向结构的传递并对设备进行隔离。典型应用包括住宅、集合住宅、办公楼、医院、政府机构、学校以及家具和设备隔震。 关键技术 / 材料 <ul><li>材料：钢、不锈钢、树脂</li><li>合规：RoHS</li><li>知识产权：相关结构在适用时具有专利</li></ul> 隔震原理 Planeveyor 单元在地基与结构或结构与设备之间建立隔震层，限制地震动的直接传递。通过运动解耦，系统减少建筑自身振动，降低家具倒塌和内部损坏风险，有助于更快恢复正常运行。 抗震方式与传统设计的差异 传统抗震依赖结构刚性并通过刚性连接转移荷载；而 Planeveyor 在支承界面进行隔离和能量耗散，减少向上层放大的振动传递，降低物体坠落或玻璃破碎等二次损害风险。 PS（Plane Slider）系列 PS 系列使用多个承载球和滑动机构来承受重载，并允许基础与建筑之间受控相对运动。底部的球和橡胶元件减少传递振动。配有可拆卸防落罩以防止球体掉落（运行时请移除防护罩）。 PS 系列 — 推荐承载力 <ul><li>PS-50：49 kN（5 tf）</li><li>PS-80：78.4 kN（8 tf）</li></ul> PIU（Planeveyor Isolator Unit）系列 PIU 单元用于家具和设备隔震。下部与地震面同步，上部单元滑动以吸收短时和长时振动；在长期大震动下，PIU 单元滑移以消散地震能量。 PIU 系列 — 推荐承载力 <ul><li>PIU-3：2,940 N（300 kgf）</li></ul> PFC（Plane Friction Control）系列 PFC 单元可自由调节 Planeveyor 的摩擦阻力，通过抑制滚动来吸收震动。球体滚动面采用如铁等硬质材料以获得目标摩擦特性。 PFC 系列 — 推荐承载力 <ul><li>PFC-5：4,900 N（500 kgf）</li></ul> CRX（Cross Roller Unit）系列 CRX 单元通过上下两层（X、Y 轴）运行交叉滚轮来缓和地震振动。滚轮在震动时允许运动，并在振动结束后引导复位至原始位置。 CRX 系列 — 推荐承载力 <ul><li>CRX：39.2 kN（4 tf）</li></ul> 特性 / 技术规格 <ul><li>产品系列：Seismic Isolation Planeveyor（PS、PIU、PFC、CRX 系列）</li><li>主要功能：通过滑动、摩擦控制或交叉滚轮恢复实现隔震</li><li>适用范围：住宅、办公楼、公共建筑、医院、学校、家具和设备隔震</li><li>材料：钢、不锈钢、树脂</li><li>合规：RoHS</li><li>示例型号与推荐承载力：PS-50（49 kN / 5 tf）、PS-80（78.4 kN / 8 tf）、PIU-3（2,940 N / 300 kgf）、PFC-5（4,900 N / 500 kgf）、CRX（39.2 kN / 4 tf）</li><li>设计说明：PS 使用多颗球与滑动；PIU 通过滑动吸收短时和长时振动；PFC 可调摩擦；CRX 采用交叉滚轮实现复位</li></ul>
