压缩空气式提升设备 PV-A series

气动式执行器单臂气缸

概述

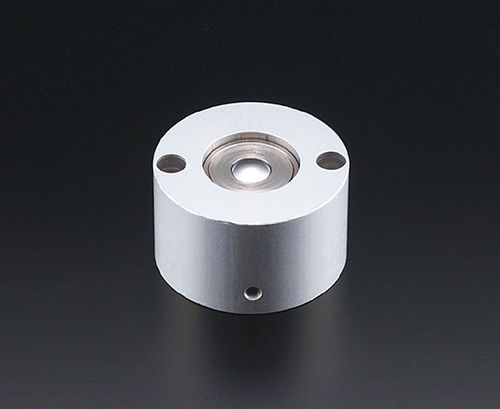

PV-A 系列为压缩空气驱动的 Planeveyor 升降器，采用内置气缸的单活塞单元（或串联单元）。其将工件从工作台抬起，并通过球形滚珠支撑实现 360° 任意方向移动。该系列支持上下调节，可单独使用或串联以延长长度并分散载荷。

单体 · 串联 使用类型

• 单体使用：单活塞单元型号（示例：PV50A、PV120A）。
• 串联使用：连接多单元以增加长度、滚珠数量并分配载荷。

类型与用途
Planeveyor 升降器通过内置气缸抬升工件，实现在抬升状态下的自由方向定位，从而节省人工。安装接口包括方槽型和 T 槽型，以适配机床工作台和夹具。连接型配置支持多种安装位置。

• 方槽型：根据工件尺寸与重量选择丰富型号。
• T 槽型：可利用现有 T 槽（例如：压力机）。
• 单体/串联：下降时工件可置于升降器本体；串联单元可移动更大工件。

操作注意 / 推荐管路
使用压缩空气抬升滚珠（升起）；释放气体后工件靠自重下降。下降通过三通阀等排气实现；强制下降时使用真空发生器。请根据升降、受控下降和强制下降要求设计气路。

代表性 PV-A 型号（选取数据）
示例：PV50A — 1 活塞（供气）；供气压力 0.4–0.6 MPa；上推力约 608N（0.4MPa）至 921N（0.6MPa）；重量 375 g；主球 SUJ2；支承杯 SCM415；本体 Al；使用方向：上/下。PV120A — 1 活塞；上推力约 1205N（0.4MPa）至 1754N（0.6MPa）；重量 912 g；材料相同。

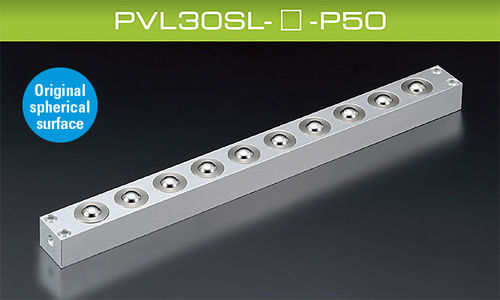

PVL-T（T 槽型）— 代表数据
示例：PVL13T-● — 1 活塞；上推力约 137N（0.4MPa）/ 176N（0.5MPa）/ 216N（0.6MPa）；主球 SUJ2；支承杯 SCM415；本体 Al；使用 上/下。PVL20T-● — 上推力约 176N / 225N / 274N（0.4/0.5/0.6MPa）。PVL 系列通过长度与滚珠数量决定每颗滚珠承载能力。

PVDL（液压驱动 Planeveyor 升降器）— 概要
PVDL 将液压推起能力与 Planeveyor 自由定位特性结合。典型数据（如 PVDL50）包括耐压值、指定油压下的上推力、较小的提升行程（例如 ≈3 mm）、油量及推荐工作油（如 ISO VG32）。可提供整长和多单元配置以满足不同 L 与滚珠数量需求。

其他产品变型与主要特性

• PVLR 滚轮升降器变型：在保留 Planeveyor 定位特性的同时实现滚轮式移动。
• 系列中存在方槽、T 槽、弹簧缓冲、排尘与洁净室兼容等多种变型与定制选项。
• 材料：主滚珠 SUJ2、支承杯 SCM415、机体常用铝（Al）；部分型号可选钢、不锈钢或树脂材料。

图纸 / CAD
为每个型号提供 3D-CAD 和 PDF 图纸文件；可按型号提供对应 CAD/PDF 文件。

特性 / 技术规格

• 工作介质：压缩空气（PV-A、PVL 系列）或液压油（PVDL 系列）。
• 推荐气压（PV-A / PVL）：0.4–0.6 MPa；气动型典型耐压约 0.9 MPa。
• 上推力：视型号而定（示例：PV50A 在 0.6 MPa 时可达约 921N；PV120A 在 0.6 MPa 时可达约 1754N）。
• 主球材料：SUJ2；支承杯：SCM415；机体材料：典型为铝。
• 提升方式：通过活塞使滚珠上升支撑工件，抬升状态下允许 360° 自由方向移动。
• PVL：适配 T 槽安装并可定制长度；可选手柄与特种长度。
• PVDL 液压：提供更高的推起力但行程较小（示例 PVDL50 ≈3 mm）；油品种类与压力上限按型号规范；温度范围见型号数据。
• 配置：单体、串联、滚轮升降、排尘与洁净室变型以满足不同应用需求。
