脚踏控制开关 511-B2OXG

安全防护型制动电动

概述

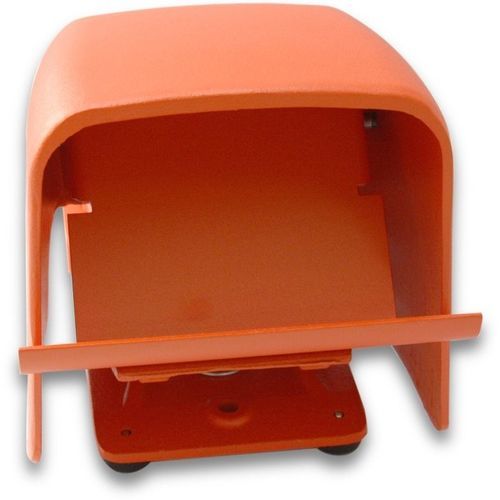

Hercules 型号 511-B2OXG 为防误踏脚踏开关，通过 Gated OX 防护罩与闩锁触发杆结合以减少误触发；适用于需要单级瞬时 DPDT 开关的工业设备。

产品详情

• 型号：511-B2OXG
• 品牌：Hercules
• 开关类型：电气，单级瞬时动作
• 电路：DPDT (Form CC)
• 电缆入口：3/4"-14 NPT 螺纹入口（标准单口）
• 外壳颜色：橙色
• 外壳材质：铸铁（踏板和外壳）
• 防护罩：Gated OX Shield
• 电气额定：20 A 125-250 VAC；1 H.P. 125-250 VAC；Heavy Pilot Duty 250 VAC 最大

特性与优点

• 触发闩锁需先释放后方可压下踏板，从而降低误触发风险
• 闩锁释放和平稳的踏板动作确保一致的操作性能
• 双踏板回位弹簧与正向闩锁机构
• 氯丁橡胶（Neoprene）盖垫、执行轴 O 型圈及独立接地螺钉，提供密封与接地功能
• 防滑橡胶脚和三个安装孔，便于对地面或设备进行刚性安装

材料

• 踏板与外壳采用铸铁制造以保证结构强度
• 由铸铝防护罩保护
• 涂装：警示橙色

选项

• 超大号 "O" 和 "OX" 防护罩型号可容纳超大安全鞋和跖部防护；与 "O" 相比，"OX" 提供额外 3/4"（19.1 mm）开口高度
• 特殊双 1/2"-14 NPT 螺纹入口及公制尺寸可按 OEM 特殊订购提供
• 双联/三联型号、带门控的型号及 RF 无线型号可按特殊订购提供

外壳等级
NEMA 类型 2、4 和 13；UL 外壳 2、4 和 13；CSA 外壳 2、4 和 13；EN 60529 防护等级 IP56

用途
用于防止意外触发；防滴、抗尘、防水和耐油的密封设计，适用于工业环境

应用

• 弯管机
• 箱体打标机
• 制动器
• 切碎机
• 清洗机
• 封口系统
• 输送系统
• 压接机
• 管材切断机
• 切割机
• 切断设备
• 钻床
• 钻孔台
• 制造加工
• 填料去除机
• 折弯机
• 食品加工设备
• 成型系统
• 研磨机
• 研磨设备
• 穿线机
• 车床
• 升降机
• 打标系统
• 物料搬运
• 显微镜
• 导弹发射控制系统
• 注塑机
• 剪切机
• 切口机
• 石油钻机
• 平台
• 定位器
• 陶轮
• 拉拔机
• 冲压设备
• 回绕系统
• 铆接机
• 滚槽机
• 路由器
• 锯
• 锯木厂
• 废料切碎机
• 下水道清洁设备
• 剪切机
• 制鞋机
• 粉碎机
• 航天飞机
• 纺纱机
• 订书机
• 外科设备
• 工作台
• 测试仪
• 滚轧机
• 滚丝机
• 修边和成型机
• 滚珠与成型机
• 管端成型机
• 管扩张装置
• 车铣复合中心
• 车床操作员
• 车削中心
• 转盘
• 捆扎与绑扎机
• 电压控制
• 水炮
• 焊机
• 绕线设备
• 拉丝系统

技术规格

• 型号：511-B2OXG
• 开关类型：电气
• 动作：Single Stage Momentary
• 电路：DPDT (Form CC)
• 电缆入口：3/4"-14 NPT 螺纹入口（标准、单口）
• 外壳颜色：橙色
• 外壳材质：铸铁（踏板和外壳）
• 防护罩与防护：Gated OX Shield（OX 提供比 O 更大的开口高度）
• 电气额定：20 A 125-250 VAC；1 H.P. 125-250 VAC；Heavy Pilot Duty 250 VAC 最大
• 外壳等级：NEMA 类型 2、4 & 13；UL enclosure 2、4 & 13；CSA enclosure 2、4 & 13；EN 60529 IP56
• 密封：氯丁橡胶覆盖垫加作动轴 O 型圈；独立接地螺钉
• 安装：防滑橡胶脚和三个用于刚性安装的孔
• 选项：超大防护罩、替代配线口、双联/三联型号、带门控型号、RF 无线（特注）
