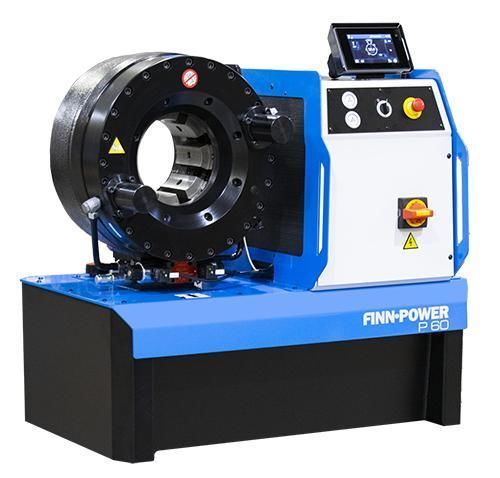

软管扣压机 P60

自动液压电动液压

概述
P60为车间用压接机，适用于大型camlock式接头以及小至中等口径的工业和液压软管。具有增大的开口直径，空载时自动关闭液压系统以节能并降低噪音。SCC控制提供联网能力与可视化界面，标配分步压接功能；MS为基础控制选项。

控制与主要特性

• 控制：MS
• 控制：SCC（5英寸触摸屏）
• 空载自动关闭液压系统
• 分步压接功能（SCC）
• 适用于camlock式接头和工业软管
• 无其他备选型号

标准配置（MS）

• 32系列模具适配件（部件号 402604）
• 机械后止挡装置（部件号 720194）

标准配置（SCC）

• 32系列模具适配件（部件号 402604）

MS可选项

• 脚踏开关（部件号 676906）
• 镜子（部件号 720200）
• 带QuickChange工具的P32模具工具座，18槽（部件号 720198）
• 带QuickChange工具的P32模具工具座，140模具8槽 / 32模具6槽（部件号 719124）
• 带QuickChange工具的工具架（部件号 692740）
• 32系列模具用QuickChange工具（部件号 701049）

SCC可选项

• 脚踏开关（部件号 691563）
• 镜子（部件号 720200）
• 机械后止挡装置（部件号 720194）
• 电动后止挡装置（部件号 720195）
• 带QuickChange工具的P32模具工具座，18槽（部件号 720198）
• 带QuickChange工具的P32模具工具座，140模具8槽 / 32模具6槽（部件号 719124）
• 带QuickChange工具的工具架（部件号 692740）
• 32系列模具用QuickChange工具（部件号 701049）

技术参数
最大压接直径（标准模具）：124 mm / 4.88 in
使用主模具时最大压接直径：150 mm / 5.9 in
最大压接力：2600 kN（260 吨）
无模具最大开口：204 mm；模具时额外开口：+64 mm
模具系列：32 / 140
主模具 D/L：140 / 120 mm（5.52–4.73 in）
电机功率：4.0 kW / 5.5 HP
油箱容积：80 l
循环时间（理论，10 mm）：5.8 s
外形尺寸（L x W x H）：865 x 553 x 871 mm（34.1 x 21.8 x 34.3 in）
重量：298 kg / 656 lbs
说明：可用特制模具扩展压接范围。最大开口为模具的总行程，应加到所用模具的最小压接直径上。

140系列模具组

• 18860/84/110 — D 84 mm，L 110 mm — 范围 84.0–92.0 mm
• 18860/92/110 — D 92 mm，L 110 mm — 范围 92.0–100.0 mm
• 18860/100/110 — D 100 mm，L 110 mm — 范围 100.0–108.0 mm
• 18860/108/110 — D 108 mm，L 110 mm — 范围 108.0–116.0 mm
• 18860/116/110 — D 116 mm，L 110 mm — 范围 116.0–124.0 mm

32系列模具组

• 18506/10 — D 10 mm，L 55 mm — 范围 10.0–12.0 mm
• 18506/12 — D 12 mm，L 55 mm — 范围 12.0–14.0 mm
• 18506/14 — D 14 mm，L 55 mm — 范围 14.0–16.0 mm
• 18506/16 — D 16 mm，L 55 mm — 范围 16.0–19.0 mm
• 18212/19 — D 19 mm，L 55 mm — 范围 19.0–22.0 mm
• 18506/22 — D 22 mm，L 70 mm — 范围 22.0–26.0 mm
• 18506/26 — D 26 mm，L 70 mm — 范围 26.0–30.0 mm
• 18506/30 — D 30 mm，L 70 mm — 范围 30.0–34.0 mm
• 18506/34 — D 34 mm，L 75 mm — 范围 34.0–39.0 mm
• 18506/39 — D 39 mm，L 75 mm — 范围 39.0–45.0 mm
• 18506/45 — D 45 mm，L 90 mm — 范围 45.0–51.0 mm
• 18506/51 — D 51 mm，L 90 mm — 范围 51.0–57.0 mm
• 18506/57 — D 57 mm，L 100 mm — 范围 57.0–63.0 mm
• 18506/63/110 — D 63 mm，L 110 mm — 范围 63.0–69.0 mm
• 18506/69/110 — D 69 mm，L 110 mm — 范围 69.0–75.0 mm
• 18506/74/110 — D 74 mm，L 110 mm — 范围 74.0–80.0 mm
• 18506/78/110 — D 78 mm，L 110 mm — 范围 78.0–87.0 mm

技术规格

• 型号：P60
• 品牌：Finn-Power
• 最大压接直径（标准模具）：124 mm / 4.88 in
• 主模具时最大压接直径：150 mm / 5.9 in
• 最大压接力：2600 kN（260 吨）
• 无模具最大开口：204 mm；额外开口：+64 mm
• 模具系列：32 / 140
• 主模具尺寸（D/L）：140 / 120 mm（5.52–4.73 in）
• 电机功率：4.0 kW / 5.5 HP
• 油箱容量：80 l
• 循环时间（理论，10 mm）：5.8 s
• 尺寸（L x W x H）：865 x 553 x 871 mm
• 重量：298 kg / 656 lbs
