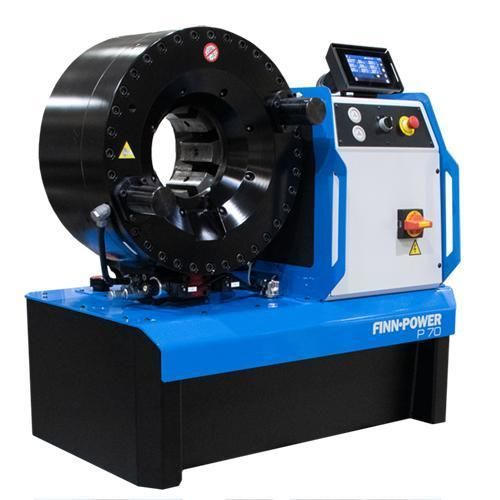

软管扣压机 P70SCC

液压管用自动液压

产品概述
P70SCC 是该系列中最大的台式压接机，具有更高的动力和更大的开口，用于压接重载接头和较大口径的工业软管。适用于车间使用及小至中等规格的工业软管装配。

简短名称
车间用压接机

特点

• 控制：SCC（5" 触摸屏）
• 型号：单一型号（P70SCC）
• 标准配置：适配模具（部件号 704631）；镜子（部件号 720878）
• 选项：脚踏开关（部件号 691563）；电动止动装置；机械止动装置；带 QuickChange 工具的 P32 模具工具座，18 槽（部件号 720198）；带 QuickChange 工具的 P32 模具工具座，140 模具 8 槽 / 32 模具 6 槽（部件号 719124）；带 QuickChange 工具的工具架（部件号 692740）；QuickChange 工具（部件号 701049）

模具组 145 系列
模具编号 | D (mm) | L (mm) | 压接范围 (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

模具组 140 系列
模具编号 | D (mm) | L (mm) | 压接范围 (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

模具组 32 系列
模具编号 | D (mm) | L (mm) | 压接范围 (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

备注
* 取决于接头。1) 使用标准模具时。可用特殊模具增加压接范围。2) 以 10 mm 循环为理论值。3) 最大开口为模具的总行程。将此值与所用模具组的最小压接直径相加，结果为装有模具组时机器的最大开口。

技术规格

• 最大压接直径 (mm/inch)：124 / 4.88
• 最大压接力：4000 kN (400 吨)
• 循环时间 (10 mm)：6.8 s（理论值）
• 液压软管尺寸 (inch)：3 *
• 工业软管尺寸 (inch)：4.88 *
• 模具系列：32 / 140
• 最大开口 (mm)：+60
• 无模具最大开口 (mm)：200
• 主模 D/L (mm)：140 / 155
• 主模 D/L (inch)：5.52 - 6.1
• 电机功率：5.5 kW / 7.5 HP
• 油箱容积：80 l
• 外形尺寸 (LxWxH) mm：912 x 559 x 907
• 外形尺寸 (LxWxH) inch：35.9 x 22 x 35.7
• 重量：461 kg / 1014 lbs
