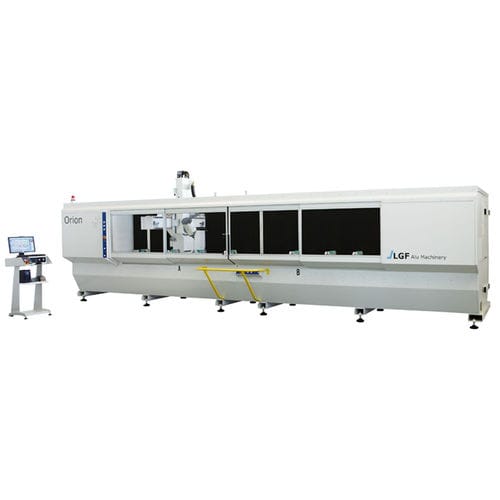

4轴CNC加工中心 ORION旋转主轴用于PVC用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 卧式／立式
- 旋转主轴
- 加工材料
- 用于PVC, 用于铝
- 结构
- 固定台式
- 相关功能
- 铣削
- 应用
- 用于铝制型材, 用于门窗
- 其他特性
- CE
- X轴
4,000 mm, 7,000 mm
(157.48 in, 275.59 in)- Y轴
1,000 mm
(39.37 in)- Z轴
500 mm
(19.69 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 输出功率
5.5 kW
(7.48 hp)- X轴进给速度
70,000 mm/min
(45.93 in/s)
产品介绍
- 电焊实心钢结构
- 通过直线导轨和循环滚珠丝杠实现轴运动
- 通过主轴旋转实现 0° 至 180° 及中间度的工件加工
- 带 LGF 专用软件的工业 PC 控制系统
- 视窗界面
- 4 个受控轴
- 4 个带自动控制位移的气动标准夹具
- 5.5 kw (7.5 HP) 电主轴，带 ISO 30 - 12000 r.p.m. 锥型
- X 轴行程（长度）= 4000/7000 毫米
- Y 轴行程（宽度）= 1000 毫米
- Z 轴行程（深度）= 500 毫米
- X 轴速度 = 70 mt./min.
- Y 轴速度 = 50 mt./min.
- Z 轴速度 = 30 米/分钟
- 使用标准夹具时的工作行程：
- 工作行程轴 X = 3980/6980 毫米
- 工作行程轴 Y = 225 毫米
- 工作行程轴 Z = 200 毫米
- 工作误差：+/- 0.2 毫米
- 自动换刀装置，带 5 个刀架
- 可加工比机器长的棒料
- 工作压力 7 巴
- 总尺寸 590-890x170x235 厘米
- 重量 2200/3775 公斤
- 标准配置
- 2 个 ISO 30 型锥体
- Ø 8 毫米夹头 2 个
- 通过雾化器自动润滑
- 空气过滤器
- 维修扳手
---
