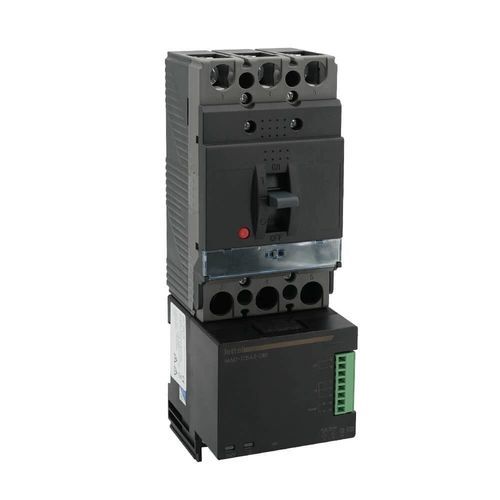

模壳式断路器 MAD series

磁性-热电流相位

集成在塑壳断路器下的全合一测量解决方案，MAD系列在安装简便性、组件减少和维护风险方面提供了独特的优势: - 测量: 该单元允许对三相或四相电路进行完整分析: - 瞬时测量: 单相和复合电压、每相和中性线电流、有功、无功、视在功率、频率、功率因数 - 能量测量: 有功和无功（正和负）、视在、四象限无功 - 质量: U和I的不平衡、失真率和高达31次的U和I谐波含量 - 精度: 有功能量测量等级0.5 - 电气: 辅助电源80 … 270 VAC - 集成: 外壳直接连接到塑壳断路器的3相输出端子。它作为断路器的扩展。 外壳尺寸允许与主要制造商的63A、125A、160A和250A断路器完美兼容。 - 通信: 通过RS485端口的Modbus RTU - 输入和输出: 测量单元配备2个数字输入和1个可编程继电器输出 - 电路控制和报警: 继电器在达到电流、电压、功率、相位不平衡等的最小或最大阈值时可编程，允许: - 保护电路 - 在故障或不当信号时执行报警功能 - 在过载时执行自动负载切除 - 电路状态反馈: 2个数字输入允许监控辅助电路或设备的状态，并在故障或电路中断时发出警报 - 数据记录: 能量和功率指数以1分钟为步长的可编程频率记录。记录的数据可以通过软件查看并以.csv格式导出 - 监督: 通过Modbus远程查看测量值，在第三方软件或提供的免费软件上。 对于本地查看，机柜门的嵌入式显示器可作为选项提供。提供2种不同格式，通过单个RJ12电缆连接到单元 - 成本降低: - 组件节省: 与传统安装相比，集成的MAD测量单元消除了对以下的需求: - 外部电流互感器 - 保护电压抽头的断路器或保险丝座 - 连接电缆 - 节省时间: 由于组件较少，安装更快 - 维护减少: "全合一"设计避免了辅助组件、连接电缆和连接点的故障风险 - 合规性: CE、RoHS、REACh - 适用标准: IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - 相关产品: 兼容: - MAD-D72: 72×72 mm显示器 - MAD-D96: 96×96 mm显示器 - 用于将显示器连接到测量单元的RJ12电缆 - 技术特性 / 规格: - 塑壳断路器集成测量单元 - 电流范围: 63A、125A、160A、250A - 辅助电源: 80–270 VAC - 通信: Modbus RTU (RS485) - 2个数字输入，1个可编程继电器输出 - 有功能量测量等级: 0.5 - 合规性: CE、RoHS、REACh - 标准: IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1
