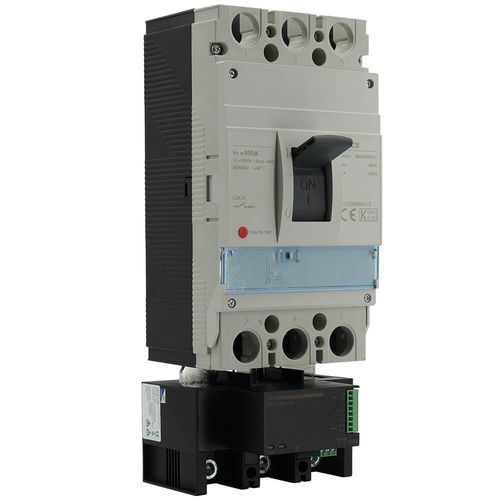

模壳式断路器 MAD-400A1-DIR

磁性-热智能

集成在塑壳断路器下的全合一测量解决方案，MAD系列在安装简便性、组件减少和维护风险方面提供了独特的优势： - 测量：该单元允许对三相或四相电路进行完整分析： - ➞ 瞬时测量：单相和复合电压、每相和中性线电流、有功、无功、视在功率、频率、功率因数 - ➞ 能量测量：有功和无功（正和负）、视在、无功四象限 - ➞ 质量：电压和电流不平衡、失真率和高达31次的谐波含量 - 精度：有功能量测量等级0.5 - 电气：辅助电源80 … 270 VAC - 集成：该单元直接连接到塑壳断路器的3相输出端子。它作为断路器的扩展。外壳尺寸确保与主要制造商的断路器（额定400A和630A）完美兼容。 - 通信：通过RS485端口的Modbus RTU - 输入和输出：测量单元配备2个数字输入和1个可编程继电器输出 - 电路控制和报警：继电器可编程为电流、电压、功率、相位不平衡等的最小或最大阈值，允许： - ➞ 电路保护 - ➞ 故障或不当信号时的报警功能 - ➞ 过载时的自动负载切除 - 电路状态反馈：2个数字输入允许监控辅助电路或设备的状态，并在故障或电路中断时发出警报 - 数据记录：能量和功率指数以可编程频率（从1分钟起）记录。数据可通过软件查看并以.csv格式导出 - 监控：通过Modbus进行远程监控，使用第三方软件或提供的免费软件。对于本地监控，可选的嵌入式显示器可用于机柜门，有两种格式，通过单个RJ12电缆连接到单元 - 成本降低： - ➞ 组件节省：与传统安装相比，集成的MAD测量单元消除了对以下的需求： - 外部电流互感器 - 电压抽头的断路器或保险丝座 - 连接电缆 - ➞ 时间节省：由于组件较少，安装更快 - 维护减少："全合一"设计避免了辅助组件、连接电缆和连接点的故障风险 - 合规性：CE、RoHS、REACh - 适用标准：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - 相关产品： - MAD-D72：72×72 mm显示器 - MAD-D96：96×96 mm显示器 - RJ12电缆用于将显示器连接到测量单元 - 技术规格： - 测量：三相/四相、电压、电流、功率、频率、功率因数、能量、高达31次的谐波 - 精度：有功能量的0.5级 - 辅助电源：80–270 VAC - 输入/输出：2个数字输入，1个可编程继电器输出 - 通信：Modbus RTU（RS485） - 合规性：CE、RoHS、REACh - 标准：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - 兼容断路器额定值：400A、630A
