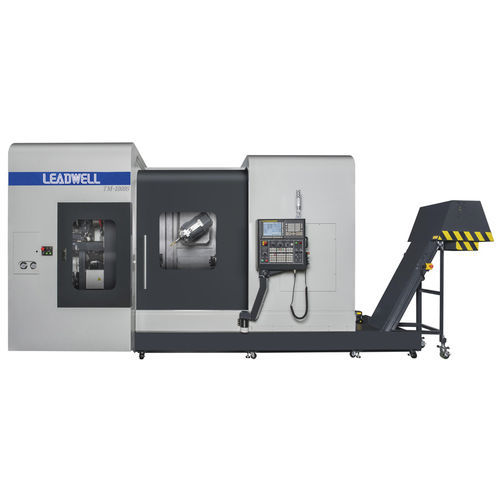

CNC数控车削加工中心 TM series 3轴A2-840工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 3轴
- 主轴头
- A2-8
- 工具数量
- 40工具
- 其他特性
- 多功能, Y轴
- 组合功能
- 铣削, 孔加工
- 直径
750 mm
(29.53 in)- 旋转速度
3,500 rpm, 12,000 rpm
(21,991.149 rad.min-1, 75,398.224 rad.min-1)- 最大切割直径
670 mm
(26 in)- 最大切割长度
1,050 mm, 1,700 mm, 2,000 mm
(41 in, 67 in, 79 in)- 舵机通道
78 mm
(3 in)- 行程X
600 mm
(24 in)- Z轴
1,100 mm, 1,750 mm, 2,050 mm
(43 in, 69 in, 81 in)- 快进X
30,000 mm/min
(20 in/s)- 快进Z
30,000 mm/min
(20 in/s)- 标准功率
44.6 kW
(60.6 hp)
产品介绍
*有B軸的車銑複合機,可以五軸加工,鑽銑斜孔或曲面,車床加工,一應俱全。
*B軸為DD內藏式扭力馬達,最大扭力為3000Nm,配合曲齒聯軸器,不論是重切削或是曲面銑削均無往不利.
*軸為正交型式,配合全動柱式架構,可以使Y軸的移動完全發揮(Y軸行程+/-13m),不留死角。
*C 軸(工件主軸): 主軸最小分度增量值:±0.001°(工件角度定位)。
*B 軸:連續運轉角度: 0.001°(連續切削)，曲齒聯軸器分割角度: 5°(定位切削)。
