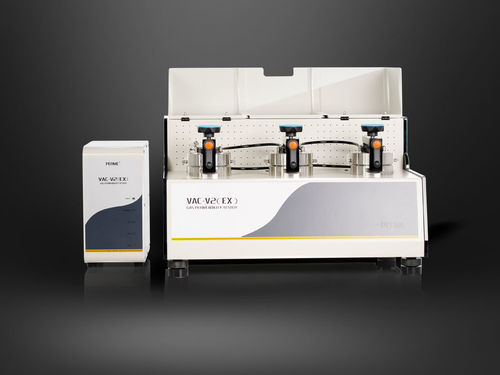

气体渗透性测试仪 VAC-V2 (EX)

渗透性传输率氧气传输率

概述
VAC-V2 (EX) 是基于差压法的实验室气体透过测试仪，用于测定塑料薄膜、复合膜、高阻隔材料、片材及铝箔等的气体透过率、溶解系数、扩散系数和渗透系数。设备可在不同温度条件下，对常见气体以及有毒、可燃或爆炸性气体进行测量。

产品特点

• 分离式控制架构将主机与控制模块分开，提高危险气体测试的安全性。
• 通过相关安全认证，适用于可燃、爆炸及有毒气体的测量（TUV/CE 等，视情况而定）。
• 3 个独立测试腔，可同时测量最多 3 个相同或不同样品。
• 可同时计算气体透过率（GTR）、渗透系数、溶解系数和扩散系数。
• 宽量程高精度液体循环温控，可在 5 °C–95 °C 范围内测试，温度精度 ±0.1 °C。
• 提供比例模式和模糊模式两种过程判定方式。
• 测试范围可扩展以适应高透过材料。
• 支持任意温度下的数据拟合，可获得极端条件下的测试结果。
• PC 控制、自动化试验流程；配备 RS232 数据口便于数据导出。
• 提供参考膜以实现快速校准与精度验证。
• 兼容 Lystem™ 实验室数据共享系统，便于统一管理测试结果与报告。

工作原理
将预处理样品夹装于上腔（高压侧）与下腔（低压侧）之间，先对下腔及系统抽真空；达到目标真空后关闭下腔，在上腔引入设定压力的试验气体，形成恒定可调的压差。气体从高压侧透过样品进入低压侧，通过监测下腔压力变化计算透过参数。

标准
ISO 15105-1；ISO 2556；GB/T 1038-2000；ASTM D1434；JIS K7126-1；YBB 00082003

应用
基础应用

• 薄膜：塑料薄膜、复合薄膜、纸塑复合膜、共挤薄膜、蒸镀薄膜、铝箔复合膜等。
• 片材：工程塑料片材、橡胶片材及建筑用片材（如 PP、PVC、PVDC）。

扩展应用

• 各类气体：O2、CO2、N2、空气、H2、He 等。
• 可燃/爆炸/有毒气体：在受控条件下对危险气体进行测试。
• 生物降解薄膜：如淀粉基包装膜。
• 航天材料：气袋类材料的氦气透过测试等。
• 纸张与纸板：铝蒸镀纸、Tetra Pak 片材、一次性食品容器等。
• 涂层薄膜：涂覆或涂漆基材的气体透过测试。
• 技术纺织品与玻璃纤维制品：特氟龙涂层布、焊接布、玻璃纤维纸等。
• 化妆品软管材料：铝塑复合管、牙膏软管等片材材料。
• 橡胶片材：如轮胎材料等。

配置与注意事项

• 标准配置：主机、温度控制器、专业软件、专用取样器、真空脂、高速定量滤纸、真空泵（进气端）。
• 可选件：取样刀、备用真空脂、真空泵油、高速定量滤纸。
• 注意：气体入口为 Φ6 mm PU 管；气源及蒸馏水由用户自备。

技术参数

• 测试范围：0.05 ～ 50,000 cm3/m2·24h·0.1MPa（标准）；扩展上限 ≥ 500,000 cm3/m2·24h·0.1MPa。
• 样品数量：3 个（各腔独立数据）。
• 真空分辨率：0.1 Pa。
• 试验腔真空度：<10 Pa。
• 温度范围：5 °C – 95 °C。精度：±0.1 °C。
• 样品尺寸：Φ97 mm。测试面积：38.48 cm2（Φ70 mm）。
• 试验气体：H2、O2、N2、CO2（气源由用户提供）。
• 试验压力：10 kPa – 200 kPa（标准）。气源压力：0.5 MPa – 0.6 MPa。
• 接口尺寸：Φ6 mm PU 管。
• 仪器尺寸：760 × 575 × 450 mm（长 × 宽 × 高）。
• 电源：220 VAC，50 Hz。
• 净重：88 kg。
